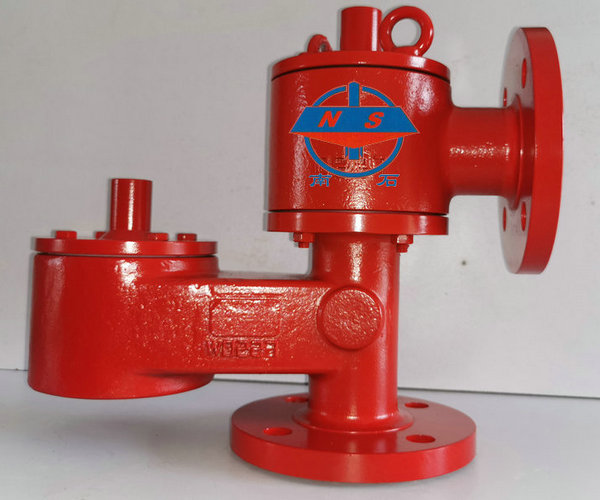

管道排放式呼吸阀
- 品牌 上海南石
- 型号 8120
管道式呼吸阀用途：
8120系列呼吸阀为排放出口接管道的压力/真空泄放阀，可以避免储罐因超压或负压而受损失，同时可以大幅减少储罐“呼吸”带来的蒸发损失。
管道排放呼吸阀型号：
8120重力加载式
8122负压弹簧加载式
8123正压/负压弹簧加载
8125正压弹簧加载式
管道排放呼吸阀设计特点：
设计特点
8120型呼吸阀是本公司高性能呼吸阀系列产品的一部分。8120型特点是，超出了市场上标准阀门性能，主要包括：
唯一的双导引（顶部和底部）阀芯，可使阀门冲程运动更 平滑、减少颤振和阀门磨损。
● 聚苯硫醚（PPS），一种先进的复合热塑材料用于阀座和阀芯的制造，具有更高的抗腐蚀性、抗化学侵蚀性、抗液体和蒸气粘附性、抗极限温度(-45℃-260℃) 以及因阀座冻结而造成的粘结。
● 阀芯和阀座组件都可现场更换，无需任何特殊工具或复杂程序，更不需要送出重新制造或更换整个阀门（内部维修人员即可加以维护）。
特点与优点
● 先进的复合热塑材料用于阀座和阀芯的制造，具有更高的抗腐蚀性、抗化学侵蚀性、抗液体和蒸气粘附性、抗极限温度(-45℃-260℃)以及因阀座冻结而造成的粘结。
● 双重导轨阀门系统，在操作过程中，可使阀门冲程更平滑并减少阀门磨损。
● 对于容许泄漏量（每个阀门1 scfh @ 90%设定值），超过了最严格的标准并保证很高的设定点精确度 (+/-3%)。
● 完全可现场更换的阀芯和阀座组件。
口径2″~12″(DN50~DN300)；
7120系列呼吸阀排放口同进口，方便用户选择；
8120系列呼吸阀排放口比进口大，以增大排量；
管道排放；
防护网可阻止外部杂物通过入口或出口进入设备；
根据用户需要，可增加阻火器、吸入弯管、夹套、吹扫孔、衬里、除湿等功能结构；
设计、检验按API2000；
法兰标准按ANSIB16.5，根据用户要求可选用EN1092、JIS、HG/T20592~20615、GB/T9113等标准；
选用材料：铝合金、碳钢、不锈钢、其它特殊材料。
管道排放呼吸阀设定压力
|
压力设定KPa |
7120、8120 |
7122、8122 |
7123、8123 |
7125、8125 |
|
正压设定 |
0.2~6.9 |
0.2~6.9 |
6.9~103.4 |
6.9~103.4 |
|
负压设定 |
-0.2~-4.3 |
-4.3~-82 |
-0.2~-4.3 |
-4.3~-82 |
8120、8122、8123、8125结构尺寸mm
|
公称通径 |
2x3″ [50x80] |
3x4″ [80x100] |
4x6″ [100x150] |
6x8″ [150x200] |
8x10″ [200x250] |
10x12″ [250x300] |
12x14″ [300x350] |
|
L |
360 |
435 |
494 |
641 |
798 |
940 |
1116 |
|
W |
200 |
230 |
280 |
345 |
406 |
485 |
533 |
|
H1 |
340 |
402 |
498 |
640 |
744 |
875 |
984 |
|
H2 |
422 |
510 |
636 |
884 |
1010 |
1209 |
1253 |
|
A |
138 |
153 |
166 |
216 |
273 |
320 |
381 |
|
B |
226 |
265 |
327 |
411 |
470 |
542 |
616 |
