乙炔阻火器

2016/9/25 8:55:57 浏览:
  • 品牌 上海南石
  • 型号 FPV-I
  • 在线订购
产品介绍

                                              乙炔阻火器

产品概述:乙炔阻火器又名乙炔防火器,是利用金属波纹板之间狭缝间隙对管道中传播的亚音速或超音速

火焰具有淬熄作用的原理设计制造,防止在非正常情况下火焰于管道中的逆向传播,以避免灾难性事故的发

.本产品经公安部天津消防科学研究所测试,安全阻火速度1425m/s,极限阻火速度1605m/s。该产品用于

热炉的燃气管道上。应安装在燃料气进入喷嘴钱的燃料气管道上,以防止空火。当喷嘴回火时,乙炔阻

器内金属网与止回阀器壁效应转化为热能使火焰熄灭,防止因挥霍而引起燃料气管道内爆炸的危险。

乙炔阻火器用途:适用于可燃气体管道,如乙炔、氧气、氮气、天然气的管道用品,也可用在汽油、煤油、

轻柴油、笨、甲笨、原油等油品的储灌或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、

加热炉燃料气的管网上。乙炔阻火器可与呼吸阀配套使用,亦可单独使用。乙炔阻火器具有结构合理,重量轻、

耐腐蚀。易检修,安装方便。阻火器芯子采用不锈钢材料耐腐蚀易于清洗。

主要技术参数:

 公称口径:

 DN15-200

 压力等级:

 1.6MPa-6.4Mpa

 工作温度:

 -20- 550

 阀体材质:

 铸钢、不锈钢   A3  304  304L   316  316L

 阻火芯材质:

 不锈钢304  304L   316  316L

 密封圈垫片:

 丁晴橡胶聚四氟乙烯金属垫片

 制造标准

 GB5908-86 SY7511-87

 防爆等级:

 BS 5501:C

 连接方式:

 法兰连接

乙炔阻火器性能:

阻爆性能合格,连续13次阻爆性能试验每次均能阻火。

耐烧性能合格,耐烧试验1小时无回火现象。

      ③壳体水压试验合格。

乙炔阻火器尺寸:

规格

安装尺寸

螺栓

PN(MPa)

D

D1

d1

d

H

数量

螺纹

DN25

1.0

85

115

140

89

330

4

M12

DN50

1.0

125

165

190

108

375

4

M16

DN65

1.0

145

185

210

133

420

4

M16

DN80

1.0

160

200

240

159

460

8

M16

DN100

1.0

180

220

265

180

500

8

M16

DN150

1.0

240

285

320

240

600

8

M20

DN200

1.0

295

340

375

295

650

8

M20

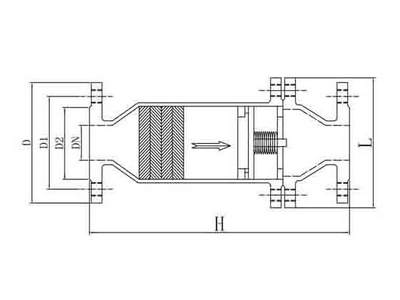

乙炔阻火器结构示意图:

                      乙炔阻火器结构图

乙炔阻火器装与维护:

1、 每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。

2、 阻火器上的流向标记必须与介质流向一致。

3、 重新安装阻火层时,应更新垫片并确认密封面已清洁和无损伤,不得漏气。

4、 被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换。

5、 清洗阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。

6、 为了确保阻火器的性能达到使用目的,在安装阻火器前,必须认真阅读厂家提供的说明书,并仔细核

对标牌与所装管线要求是否一致。
