不锈钢Y型过滤器
- 品牌 上海南石
- 型号 GL41H-P
不锈钢Y型过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其
它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，
排污方便等特点。不锈钢Y型过滤器由于其整体采用不锈钢材质制作而成，不锈钢具有不锈性和耐蚀性，所以
该种材质Y型过滤器特别适用于化工、石油化工生产中的弱腐蚀性物料，如：硝酸类、醋酸类、氨、烃类等；
制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂；轻工食品、制药生产中有卫生要求的物料，如：
啤酒、饮料、乳制品、粮浆医药用品等。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用
不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护
极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型
号者，只需5-10分钟。一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。
不锈钢Y型过滤器主要材料参数
|
壳体材质 |
不锈钢 |
|
公称通径 |
15～500mm |
|
滤框滤网材质 |
不锈钢 |
|
密封件材质 |
耐油石棉、丁腈橡胶、聚四氟乙烯 |
|
工作温度（℃） |
-80～450 |
|
公称压力（MPa） |
1.6～10（150Lb～600Lb） |
|
连接方式 |
法兰连接 |
|
过滤精度（目/in） |
10～300 |
|
螺帽螺栓 |
20# 304 304L 316 316L |
|
法兰标准 |
GB/T 9112-2000、HG 20592-97、HG 20615-97 |
|
设计制造检测标准 |
HGJ532-91 GB150-98 |
|
结构长度标准 |
GB/T 12221 GB/T 14382-93、SH/T 3411-99 |
|
试验与检验标准 |
JB/T 9092 |
过滤器主要技术参数表
|
型号 |
公称压力(MPa) |
耐压试验压力(MPa) |
工作压力(MPa) |
|
GL41H-P
|
1.0 |
1.1 |
1.0 |
|
1.6 |
1.8 |
1.6 |
|
|
2.5 |
3.8 |
2.5 |
|
|
4.0 |
4.4 |
4.0 |
|
|
设计压力 |
PN0.6-25.0MPa |
||

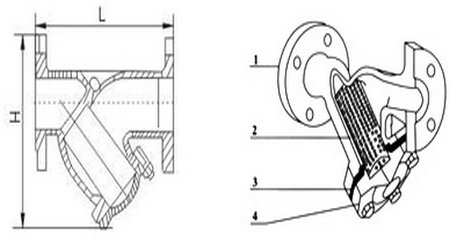

不锈钢Y型过滤器主要外形尺寸及示意图：
|
DN |
英寸 |
L |
H |
H1 |
拉杆伸缩过滤器 |
重量kg |
有效过滤面积m |
|
|
15 |
1/2 |
125 |
70 |
150 |
L |
H |
2 |
0.00185 |
|
20 |
3/4 |
145 |
70 |
150 |
|
|
3 |
0.00281 |
|
25 |
1 |
160 |
80 |
160 |
|
|
3.8 |
0.00342 |
|
32 |
5/4 |
180 |
90 |
180 |
|
|
6 |
0.00486 |
|
40 |
3/2 |
200 |
100 |
240 |
|
|
7.2 |
0.00767 |
|
50 |
2 |
220 |
130 |
250 |
300 |
130 |
10 |
0.01160 |
|
65 |
5/2 |
260 |
165 |
350 |
350 |
165 |
17 |
0.02111 |
|
80 |
3 |
280 |
195 |
390 |
400 |
195 |
20 |
0.03029 |
|
100 |
4 |
320 |
230 |
450 |
450 |
230 |
32 |
0.04063 |
|
125 |
5 |
350 |
300 |
520 |
500 |
300 |
53 |
0.05245 |
|
150 |
6 |
380 |
335 |
580 |
550 |
335 |
66 |
0.07709 |
|
200 |
8 |
495 |
420 |
690 |
650 |
420 |
110 |
0.00967 |
|
250 |
10 |
595 |
500 |
800 |
775 |
500 |
165 |
0.19155 |
|
300 |
12 |
640 |
580 |
950 |
900 |
580 |
225 |
0.26738 |
|
350 |
14 |
700 |
640 |
1150 |
|
|
312 |
0.032525 |
|
400 |
16 |
800 |
700 |
1360 |
|
|
500 |
0.40946 |
|
450 |
18 |
850 |
790 |
1480 |
|
|
700 |
0.53256 |
|
500 |
20 |
900 |
875 |
1650 |
|
|
900 |
0.65385 |
不锈钢Y型过滤器安装维修：
1.Y型过滤器可以水平安装或垂直安装，进出口方向与阀体上的箭头方向应保持一致。
2.过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，
需特别保护。
3.当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清
除过滤器芯内的杂质。
4.清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介
质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。
5.如发现不锈钢钢丝网变形或损坏，需马上更换。
6.注意：每次维护、清洗前，应将过滤器与带压系统隔离。清洗后的过滤网在安装回过滤器后，注意观察
过滤器垫片是否有漏水情况发生，如果发现渗漏，及时更换密封垫片.
