不锈钢全天候呼吸阀

2016/8/22 8:48:51 浏览:
  • 品牌 上海南石
  • 型号 GFQ-P
  • 在线订购
产品介绍

                                                 不锈钢全天候呼吸阀

不锈钢全天候呼吸阀型号:GFQ-P

产品说明:不锈钢呼吸阀由压力阀和真空阀两者组成,安装于油罐透气管上,能随油罐内油气正负压变化而自

动启闭,使货油舱内外气压差保持在允许值范围内的阀。它是维持储罐气压平衡,减少介质挥发的安全节能产

品。油罐呼吸阀良好地利用了储罐本身的承压能力来减少介质排放,其原理是利用正负压阀盘的重量来控制储

罐的排气正压和吸气负压。适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、

甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。可与新型波纹阻火器配套使用。

操作压力:

A: +355 Pa(36 mmH20) : -295 Pa(30 mmH20)

B:+980 Pa(100 mmH20) :-295 Pa(30 mmH20)

C:+1765 Pa(180 mmH20):-295 Pa(40 mmH20)

呼吸阀零部件材料:

 阀体材料

 不锈钢304、316、铝合金

 正压阀盘材料

 不锈钢304、316、铝合金

 负压阀盘材料

 不锈钢304、316、四氟PTFE

不锈钢全天候呼吸阀尺寸:

公称通径

(mm)

安装尺寸(mm)

D

K

L

H

n×φ

DN25

115

85

160

165

4×14

DN32

140

100

180

185

4×18

DN40

150

110

180

190

4×18

DN50

165

125

210

210

4×18

DN80

200

160

260

240

8×18

DN100

220

180

300

270

8×18

DN150

285

240

370

330

8×22

DN200

340

295

440

370

8×22

DN250

395

350

500

410

12×22

DN300

445

400

580

470

16×23

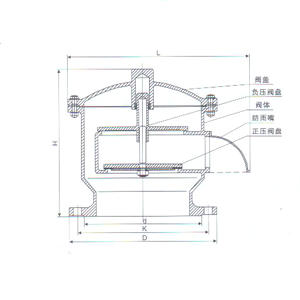

全天候呼吸阀结构示意图:

                                不锈钢天气好呼吸阀结构图

产品安装说明:

呼吸阀应安装在储罐气源的最高点,以便降低物料蒸发损耗和顺利地提供通向呼吸阀最直接和最大的通道。

通常对于立式罐,呼吸阀应尽量安装在罐顶中央顶板范围内,对于罐顶需设隔热层的储罐、可安装在梯子

平台附近。储罐呼吸阀在出厂时,我司在法兰面上加配了防尘保护盖,安装时务必将防尘保护盖取下。

卸时呼吸阀必须垂直向上,不得倒置或横放。当需要安装两个呼吸阀时,它们与罐顶中心应对称布置。

呼吸阀维修与保养:为了呼吸阀使用安全,定期检查通风口正、负阀盘动作是否灵活,阀杆及阀盘接触密封

面有无损坏,如有损坏应立即调换。在检查维护重新安装时,应保证阀内各结合面严密配合,阀盘升降灵活。

上海南石是专业的不锈钢全天候呼吸阀生产厂家,公司生产的产品:呼吸阀、阻火器、阻火透气帽、防火真空

压力帽、铝合金圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。
