铝合金E型快速接头
- 品牌 上海南石
- 型号 KSJ-E
接皮管胶管的E型快速接头就是利用简单的装置，不需要辅助工个(扳手、管子钳)而达到对管路的快速连接和开
启。与用户端连接按提供有螺纹连接和光杆式连接。并可根据用户要求进行设计、配置其它连接形式，其快速装
置可分为：1、扳把式 2、插入式。扳把式快速接头的特点： 结构简单、操作方便、通过扳把的拉压完成接头的
快速连接和开启。
铝合金E型快速接头主要材料及参数：
|
材料： |
铝合金 |
|
密封材料： |
丁晴橡胶、聚氨酯、氟橡胶、聚四氟乙烯、乙丙橡胶。 |
|
公称通径： |
DN15-150 |
|
公称压力： |
0.6-5.0MPa |
|
工作温度： |
-20℃～+230℃ |
|
连接方式： |
卡套,快接,直接， |
|
试验标准： |
API598 |
|
螺纹标准： |
NPT/BSPT/BSP/DIN2999 |
|
应用： |
钢铁、市政工程、化工、船舶配件等 |
|
适用介质： |
石油天然气、车船机械制造、航空航天、冶金化工、交通、电力、集中供热、真空、制 冷、油、气、水，酸 等。 |
铝合金E型快速接头特点：
1、省时省力：通过快速接头拆断和连接油路时，动作简单、节省时间和人力。
2、省油：折断油路时，快速接头上的单项阀可封闭油路，油不会流出，避免油液油压损失。
3、环保：快速接头折断和连接时，油不会洒漏，保护环境。
4、设备设计独特，方便运输：大型设备或是需要便于携带的液压工具，使用快速接头分拆后运输，到达目的地后
再组装使用。
5、经济：以上各种优点都为客户创造了经济价值。
铝合金E型快速接头主要外形尺寸：
|
Size |
DIM |
A |
B |
C |
D |
|
15 |
1/2 |
36 |
73 |
14 |
24 |
|
20 |
3/4 |
48 |
86 |
20 |
31.3 |
|
25 |
1 |
57 |
101 |
25 |
26.3 |
|
32 |
5/4 |
64 |
116 |
32 |
45.3 |
|
40 |
3/2 |
70 |
125 |
38 |
53 |
|
50 |
2 |
76 |
137 |
51 |
67 |
|
65 |
5/2 |
80 |
144 |
65 |
75.3 |
|
80 |
3 |
92 |
158 |
76 |
91.3 |
|
100 |
4 |
98 |
165 |
102 |
119 |
|
125 |
5 |
111 |
182 |
128 |
145 |
|
150 |
6 |
139 |
212 |
154 |
175 |
铝合金E型快速接头使用注意事项：
1、请不要用于适用流体以外的流体。
2、使用时不要超过最高使用压力限制。
3、不要在使用温度范围以外使用，防止造成密封材料磨损或泄漏。
4、不要进行人为的击打、弯曲、拉伸、防止造成破损。
5、不要在混入金属粉或砂尘等地方使用，防止造成工作不良或泄漏。
6、螺纹类的安装，在安装时不要超过最大紧固扭矩，防止造成破损。
7、不要使用带裂缝的软管，防止造成泄漏或脱落。
8、如用于有震动、冲击的机器会造成耐久性降低。
9、使用流体必须是经过过滤器过滤的洁净流体。
10、不要拆卸快速接头。

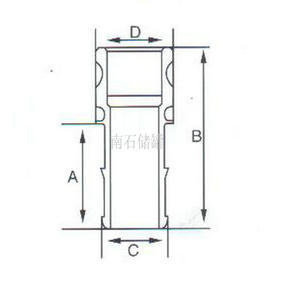

铝合金E型快速接头结构示意图：
上海南石是专业的铝合金E型快速接头生产厂家，公司生产的产品：呼吸阀、阻火器、阻火透气帽、防火真空压
力帽、铝合金圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。
