DQ41F低温天然气球阀
- 品牌 上海南石
- 型号 DQ41F系列
低温天然气球阀
低温天然气球阀系列主要适用于乙烯、液化天然气等化工装置上，输出的液态低温介质如乙烯、液氧、液氢等。
这类介质不但易燃易爆，而且在升温时要气化，气化时，体积膨胀数百倍。而且这些介质渗透力强，易泄漏，
加工制造比较困难。产品分为低温浮动球和低温固定球两类,用于截断或接通管路中的低温介质,介质温度不得
低于-196度。适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深
冷介质的管理系统。
|
阀体 |
CF8 |
|
球体 |
304 |
|
阀杆 |
304 |
|
密封圈 |
PTFE |
|
填料 |
PTFE+O形圈 |
|
适用介质 |
氨气、天然气等弱腐蚀性介质 |
|
适用温度 |
-196-29℃ |
|
计与制造标准 |
GB122237 |
|
结构长度标准 |
GB12221 |
|
法兰尺寸标准 |
GB9113 JB79 |
|
压力-温度标准 |
GB9131 |
|
试验-检验标准 |
GB/T13927 JB/T9092 |
气低天然温球阀尺寸：
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
DQ41F -16P(R) 凸面法兰RF
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
78 |
140 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
84 |
160 |
|
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
95 |
180 |
|
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
150 |
250 |
|
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
150 |
300 |
|
|
50 |
200 |
160 |
125 |
100 |
18 |
4-18 |
170 |
350 |
|
|
65 |
220 |
180 |
145 |
120 |
20 |
4-18 |
195 |
350 |
|
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
215 |
400 |
|
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
250 |
500 |
|
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
265 |
600 |
|
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
270 |
800 |
|
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
330 |
1200 |
|
|
2.5MPa |
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
103 |
140 |
|
DQ41F -25P(R) 凸面法兰RF
|
20 |
140 |
105 |
75 |
55 |
16 |
4-14 |
112 |
160 |
|
25 |
150 |
115 |
85 |
65 |
16 |
4-14 |
123 |
180 |
|
|
32 |
165 |
135 |
100 |
78 |
18 |
4-18 |
150 |
250 |
|
|
40 |
180 |
145 |
110 |
85 |
18 |
4-18 |
156 |
300 |
|
|
50 |
200 |
160 |
125 |
100 |
20 |
8-18 |
172 |
350 |
|
|
65 |
220 |
180 |
145 |
120 |
22 |
8-18 |
197 |
350 |
|
|
80 |
250 |
195 |
160 |
135 |
22 |
8-23 |
222 |
400 |
|
|
100 |
280 |
230 |
190 |
160 |
24 |
8-23 |
253 |
500 |
|
|
125 |
320 |
270 |
220 |
188 |
28 |
8-25 |
275 |
600 |
|
|
150 |
360 |
300 |
250 |
218 |
30 |
8-25 |
286 |
800 |
|
|
200 |
400 |
360 |
310 |
278 |
34 |
12-25 |
340 |
1200 |
低温天然气球阀压力试验:
|
公称压力 MPa |
1.6 |
2.5 |
4.0 |
|
强度试验 MPa |
2.4 |
3.8 |
6.0 |
|
水密封试验 MPa |
1.8 |
2.8 |
4.4 |
|
气密封试验MPa |
0.4-0.7 |
||

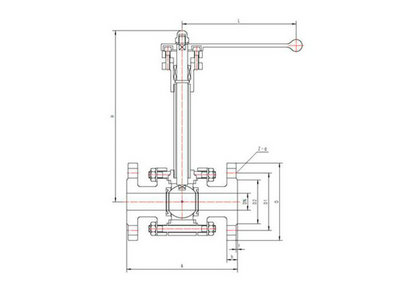

产品结构图：
低温天然气球阀结构特点：
1.承压件的材料能承受介质温度的变化而引起的膨胀、收缩、密封部位的结构在温度变化时不会产生的变形。
用于-100℃以下工况时，阀门零件在精加工前应进行深冷处理，即将零件浸放在液氮箱中进行冷却，当零件温
度达到-192℃时，开始保温1-2h，然后取出箱外自然处理到常温，重温循环2次。
2、阀盖采用长劲结构，其目的保护填料函的功能，使填料函处于离低温较远的位置，保证填料的密封效果，同
时还可以缠绕保冷材料，防止冷能损失。长颈的颈长可根据使用温度和保冷材料的厚度来选择不同的长度。当
填料密封效果降低时，可以从填料函中间加入润滑脂形成油封层，降低填料函的压差，提高密封性能。
3、使用温度低于-100℃时，阀杆材料经过镀铬或氮化处理，提高阀杆表面硬度，提高填料密封的可靠性。
4、低温球阀具有防止异常升压结构，由于低温阀门介质气化后，其体积急剧膨胀，压力会异常升高，当阀门中
腔压力升高时，阀门中腔和进口连通，或在阀门进口端安置泄压阀，保证阀门安全使用。
5、低温球阀用的垫片具有在常温下、低温状态及温度变化下能可靠密封性和复原性。
