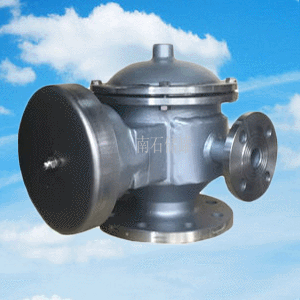

不锈钢夹套保温阻火呼吸阀安装在储罐顶部，是解决罐内正压、负压的气体，使罐内的液体进出没有受到阻

碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内

（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。

夹套保温呼吸阀的本体外围配上夹套隔层，设定蒸气接口和冷凝水出口，调配适当温度，蒸气融入夹套层中，

全方位为呼吸阀的阀腔和阻火器保暖，即可解决了有特殊温度要求的化工品储存的运作安全，又可解决寒冷地

区冬天油品储运可随时操作的后顾之忧。

产品特点：

1、夹套呼吸阀材质采用不锈钢耐腐蚀性好。

2、阀盘、阀封环采用不锈钢、四氟乙烯材料。耐低温，防冻性能好。

3、该阀是安装在固定顶罐上的通风装置，减少油品蒸发损耗，控制储罐压力作用。

4、本阀具有通风量大，泄漏量小，耐腐蚀，防冻性好。

5、它能对石油储罐内外压并进行自动调节等特点。

6、结构简单，重量轻，易检修，安装方便。

7、水压试验合格。

8、耐低温防冻性能合格在－40℃操作2小时，压力阀盘、真空阀盘和密封环均无变形现象完全符合设计要求。

9、在常温36。C时连续操作72小时，动作10000次，压力阀盘、真空阀盘和导杆接触面无任何磨损和碰伤迹

象，导杆升降灵敏无卡死现象。

不锈钢夹套保温阻火呼吸阀作用：充分利用油罐本身的承压能力来减少油蒸气排放，其原理是利用阀盘的重

量来控制油罐的呼气正压和吸气负压。当罐内气体的压力在机械呼吸阀的控制压力范围之内时，呼吸阀不动作，

保持油罐的密闭性；当罐内气体空间的压力升高，达到呼吸阀的控制正压时，压力阀被顶开，气体从罐内逸出，

使罐内压力不在继续增高；当罐内气体空间的压力下降，达到呼吸阀的控制负压时，罐外的大气将顶开真空阀

而进入罐内，使罐内的压力不在继续下降。

产品材质参数说明：

阀体材质	不锈钢304、316、316L
正压阀盘材料	304、316、铝合金
负压阀盘材料	304、316、四氟PTFE
内部芯件	阀盘、阀座、阀杆、阀套
内部芯件材质	不锈钢或聚四氟乙烯
密封圈材质	聚四氟乙烯
公称压力	0.6-1.6MPa
公称口径	DN25-250
环境温度	-40—+60℃
防爆级别	BS 5501：IIA、IIB、IIC
操作压力	A级：-295pa—+355pa
	B级：-295pa—+980pa
	C级：-295pa—1765pa

不锈钢夹套保温阻火呼吸阀维护与保养：

1.定期检查通风正、负压阀盘动作是否灵活。

2.检查阀壳网罩是否破裂，压盖衬垫是否严密，冬季有无冰冻；

3.认真检查导杆及阀盘接触密封面有无损坏。

4.在检查维护时，应当保证阀内各结合面严密配合，阀盘升降灵活。

上海南石是专业的阻火呼吸阀生产厂家，公司生产的产品：呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝

合金圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。
