篮式过滤器
- 品牌 上海南石
- 型号 SRBA/B
篮式过滤器是除去液体中少量固体颗粒的小型设备，主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。
安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到
稳定工艺过程，保障安全生产的作用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而洁净的流体通
过滤蓝、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。
因此使用维护极为方便，首先经过粗滤网滤掉较大颗粒的杂质，然后到达细滤网。在过滤过程中，细滤网逐渐累
积水中的脏物、杂质，形成过滤杂质层，由于杂质层堆积在细滤网的内侧，因此在细滤网的内、外两侧就形成了
一个压差。目前已广泛应用于石油、化工、医药、食品、环保等行业。若将其串连的安装在泵的入口或系统管线
的其他部位，则既可以延长泵和其他设备的使用寿命，又能保证整个系统的安全。
产品主要零件材料：
|
壳体材质 |
铸铁、碳钢 |
不锈钢 |
|
滤框滤网材质 |
不锈钢 |
|
|
公称口径 |
DN25-600 |
|
|
密封件材质 |
耐油石棉、柔性石墨、聚四氟乙烯 |
|
|
工作温度(℃) |
-30～+380 |
-80～+450 |
|
公称压力(MPa) |
1.0～6.4 (150Lb～300Lb) |
|
|
适合介质 |
A、化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等；B、化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；C、制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂；D、轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等。 |
|
蓝式过滤器执行标准:
设计规范：HGJ502
试验与检验：ASME B16.104
产品标识：GB/T 12220
供货规范：JB/T 7928
法兰标准：HG20592-97（也可按用户要求制造）
制造检测标准：HGJ532-91
篮式过滤器尺寸：
|
高低接管型（1.6MPa） |
|||||||||||||||||||
|
公称通 径DN |
尺寸(mm) |
有效过滤 面积(m2) |
倍数 |
重量 (Kg) |
|||||||||||||||
|
Φ |
L |
H1 |
H2 |
H3 |
H |
B(R) |
|||||||||||||
|
25 |
76 |
220 |
9 |
12.5 |
280 |
295 |
1/2” |
0.003619 |
9 |
12.5 |
|||||||||
|
32 |
76 |
220 |
5.9 |
16.8 |
285 |
300 |
1/2” |
0.003619 |
5.9 |
16.8 |
|||||||||
|
40 |
114 |
280 |
6 |
24.8 |
340 |
355 |
1/2” |
0.005718 |
6 |
24.8 |
|||||||||
|
50 |
114 |
280 |
3.9 |
29.3 |
340 |
355 |
1/2” |
0.005718 |
3.9 |
29.3 |
|||||||||
|
65 |
140 |
330 |
3.8 |
40.6 |
400 |
415 |
1/2” |
0.009613 |
3.8 |
40.6 |
|||||||||
|
80 |
168 |
340 |
4.4 |
55.2 |
460 |
475 |
1/2” |
0.001539 |
4.4 |
55.2 |
|||||||||
|
100 |
219 |
420 |
4.4 |
103 |
550 |
565 |
3/4” |
0.02464 |
4.4 |
103.6 |
|||||||||
|
150 |
273 |
500 |
3.7 |
181 |
720 |
735 |
3/4” |
0.04866 |
3.7 |
181.5 |
|||||||||
|
200 |
325 |
560 |
3.5 |
229 |
900 |
915 |
3/4” |
0.07858 |
3.5 |
229 |
|||||||||
|
250 |
426 |
660 |
3.6 |
350 |
1070 |
1120 |
3/4” |
0.12005 |
3.6 |
350 |
|||||||||
|
300 |
478 |
750 |
640 |
400 |
1360 |
1410 |
R3/” |
0.16537 |
3.8 |
532 |
|||||||||
|
直流接管型（1.6MPa） |
|||||||||||||||||||
|
公称通 径DN |
尺寸(mm) |
有效过滤 面积(m2) |
倍数 |
重量 (Kg) |
|||||||||||||||
|
Φ |
L |
H1 |
H2 |
H3 |
B |
||||||||||||||
|
25 |
89 |
220 |
160 |
260 |
360 |
R1/2’ |
0.003619 |
6 |
15.7/13.8 |
||||||||||
|
32 |
89 |
220 |
165 |
270 |
370 |
R1/2’ |
0.003619 |
4.5 |
19.2/16.5 |
||||||||||
|
40 |
114 |
280 |
180 |
300 |
400 |
R1/2’ |
0.005718 |
4.5 |
23.6/19 |
||||||||||
|
50 |
114 |
280 |
180 |
300 |
400 |
R1/2’ |
0.005718 |
3 |
28.9/23 |
||||||||||
|
65 |
140 |
330 |
220 |
350 |
460 |
R1/2’ |
0.009613 |
3 |
48.4/39 |
||||||||||
|
80 |
168 |
340 |
260 |
400 |
510 |
R1/2’ |
0.01539 |
3 |
65.3/53 |
||||||||||
|
100 |
219 |
420 |
310 |
470 |
580 |
R3/4’ |
0.02464 |
3 |
89.3/76 |
||||||||||
|
150 |
273 |
500 |
430 |
620 |
730 |
R3/4’ |
0.04866 |
3 |
148.0/126 |
||||||||||
|
200 |
325 |
560 |
530 |
780 |
900 |
R3/4’ |
0.07858 |
2.5 |
185/158 |
||||||||||
|
250 |
426 |
660 |
640 |
930 |
1050 |
R3/4’ |
0.12005 |
2.5 |
230/195 |
||||||||||
|
300 |
478 |
750 |
840 |
1200 |
1350 |
R3/4’ |
0.16537 |
2.3 |
307/260 |
||||||||||

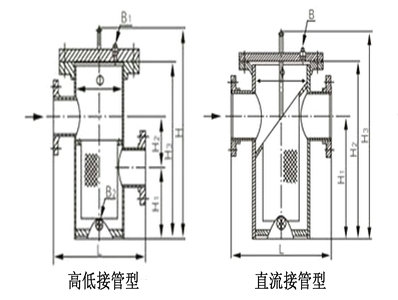

篮式过滤器结构图：
过滤器维护及保养：
1、过滤器的核心部位是过滤器芯件由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件需特别保护；
2、当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过
滤器芯内的杂质；
3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的
纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；
4、如发现不锈钢钢丝网变形或损坏，需马上更换。
声 明：
以上产品描述中所有文字、数据、图片仅供参考具体以实物为准；实际型号由使用环境及使用工况决定！如果您需要更详细了解产品的相关信息或索取相关资料请联系我们！
