柴油罐呼吸阀主要满足储罐大小呼吸的通气要求与阻火器配套安装在储存甲、乙、丙类液体的储罐顶上。

储罐呼吸阀是保护油罐安全的重要附件，装设在油罐的顶板上，由压力阀和真空阀两部分组成。它的作用在

一般情况下，保持油罐的密闭性，在一定程度上减少油品的蒸发损耗。而在必要时，能自动通气调节平衡油

罐内外压力，对油罐起到安全作用。柴油罐呼吸阀吸阀具有造型科学新颖、规格型号齐全、结构紧凑、重

量轻、通气量大、泄漏小等特点。铝合金全天候阻火呼吸阀适用于小型油罐，阻火呼吸阀具有阻火、呼吸两

功能以及全天候呼吸性能。其接口为标准法兰PN0.6DN50规格。呼吸阀正负压力标准为：‐295Pa~+980Pa。

材料及参数：

阀体材质	铝合金
正压阀盘材料	304、316、铝合金
负压阀盘材料	304、316、四氟PTFE
内部芯件	阀盘、阀座、阀杆、阀套
内部芯件材质	不锈钢或聚四氟乙烯
密封圈材质	聚四氟乙烯
公称压力	0.6MPa
连接方式	方法连接
公称口径	DN50
防爆级别	BS 5501：IIA、IIB、IIC

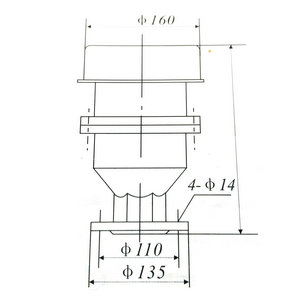

柴油罐呼吸阀尺寸及结构示意图：



柴油罐呼吸阀标准：根据国家标准（石油化工企业设计防火规范）《GB50160-92》的规定：“甲、乙类液

体的固定顶罐，应设阻火器和呼吸阀”的要求，呼吸阀和阻火器是不可缺少的安全设施。它不谨可使罐内压

保持正常状态，防止罐内超压或超真空度且可减少罐内液体挥发损耗。 按（石油储罐呼吸阀）（SY7511-

87）、法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）。

柴油罐呼吸阀使用方法及注意事项：为了使阻火呼吸阀正常运作，确保储罐安全，现介绍几种方法和注意事项：

一、以全天候呼吸阀为例，先打开上盖紧固螺栓，将上盖垂直往上提到一定高度后，拿出呼出阀和吸入阀，检查

阀面是否有污垢、油渍，可用棉纱擦掉；然后检查呼、吸阀座，清理干净后将原阀盘放好对中导杆拧紧上盖即可。

二、检查阻火层时，先松开紧固螺栓，将呼吸阀上部分筒体抬起、放好，再拿出阻火层，对着阳光看三角形波纹

间隙是否有堵塞，如有污垢堵塞，应用压缩空气、高压蒸汽吹扫、喷射，严重的可用有机溶剂清洗干净，按顺序

重新安装好。

三、呼吸阀的检查、清洗，应先将蒸 汽和冷凝水接口的法兰先松开，其办法亦同。

四、在检查过程中，如发现阀盘或阻火层有腐蚀现象，应将其报废、更换。

五、定期检查，一般来讲，三个月至半年检查一次，有条件单位，使用2年后，应将呼吸阀卸下，做呼吸定压检查

和密封性能。检测，如有不符合要求而难以调整的可与厂家联系，以求解决办法。

上海南石是专业的呼吸阀生产厂家，公司生产的产品：呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝合金圆

球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。
