铝合金B型快速接头
- 品牌 上海南石
- 型号 KSJ-B
快速接头，是一种不需要工具就能实现管路连通或断开的接头。B型快速接头是一端带两个拉耳卡公头的凹槽，
一端是外螺纹连接的丝扣。快速接头可分为：空气用快速接头、氧气燃料气体用快速接头、气体液体共用快速
接头、油压用快速接头、惰性气体用快速接头、冷却水温油用快速接头、半导体快速接头。
铝合金B型快速接头材质及参数：
材料：铝合金
密封材料： 丁腈橡胶
公称通径：DN15-150
公称压力：16-64KG
工作温度：-20℃～+230℃
连接方式：卡套 内螺纹
试验标准：API598
螺纹标准：NPT/BSPT/BSP/DIN2999
应用：钢铁、市政工程、化工、船舶配件等
铝合金B型快速接头功能：
交换功能：气压、液压工具、气缸、液压缸、金属模具相关机械的附属装置。
保养功能：计算机的冷却装置、压铸机的油缸保养维护。
测试功能：真空、耐压、泄漏、运转等的测试。
输送功能：螺栓、螺母等固体的输送、搬运以及导电功能。
填充功能：惰性气体、氮气、PG、碳酸。
连接功能：钓杆、袖珍激光唱片的固定件，移动作业的连接及流体输送以外的用途。
铝合金B型快速接头主要外形尺寸：
|
Size |
DIM |
A |
B |
C |
D |
|
15 |
1/2 |
20.9 |
45 |
29 |
42 |
|
20 |
3/4 |
26.4 |
50 |
34 |
52 |
|
25 |
1 |
33.2 |
58 |
39 |
58 |
|
32 |
5/4 |
41.9 |
66 |
45 |
72 |
|
40 |
3/2 |
47.8 |
66 |
45 |
78 |
|
50 |
2 |
59+.6 |
72 |
51 |
93 |
|
65 |
5/2 |
75.2 |
79 |
52 |
107 |
|
80 |
3 |
87.9 |
85 |
55 |
130 |
|
100 |
4 |
113 |
87 |
57 |
158 |
|
125 |
5 |
138.4 |
91 |
58 |
188 |
|
150 |
6 |
163.8 |
94 |
58 |
225 |

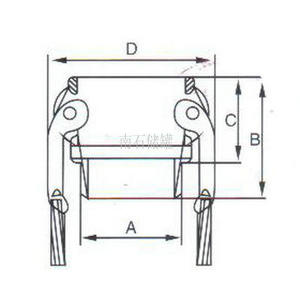

铝合金B型快速接头结构示意图：
上海南石是专业的铝合金B型快速接头生产厂家，公司生产的产品：呼吸阀、阻火器、阻火透气帽、防火真空
压力帽、铝合金圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。
尊敬的用户：欢迎您访问我们的网站【http://www.shzhqcj.com】, 如果您对产品、服务有任何建议或者疑问
的话，请立即联系我们！我们一定会尽心尽力为您提供优质的服务！电话：021-6260346。
