环保型量油孔采用碳钢或不锈钢钢板焊接而成，安装于石化储罐顶部，用以测量罐内物料的标高、温度以

及取样等作用。而化工物料均带有不同程度的有害气味，测量时不能排放到大气中。为了能完成测量程序，

确保环境不受影响和操作工人操作安全，环保型量油孔就能起到这方面的作用。

量油孔材料参数表：

壳体材质	碳钢 、不锈钢
密封件材质	耐油石棉橡胶、丁晴橡胶、聚四氟乙烯
介质温度：	60（℃）
工作压差：	1.0MPa
公称压力（MPa）	0.6~1.6
适用范围：	油品
产品用途：	排空、测量
驱动方式：	手动
连接形式：	法兰

环保型量油孔结构性能特点：产品结构紧凑，操作安全方便，采用双密封装置，具有防毒功能，既可适

用于化工罐，又可适用于油品罐，适用面广。  标准：制造验收标准按SY/T0525.5-93。

环保型量油孔尺寸：

规格 DN	安装尺寸（毫米）
	L	H	D	D1	K	n	L
150	400	650	265	200	225	8	18

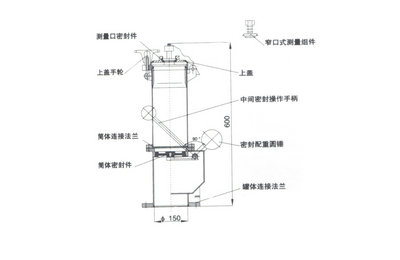

环保型量油孔结构示意图：



环保型量油孔操作方法：环保型量油孔安装在储罐顶上，平时均能绝对密封，需要测量化工品时，先旋开、

拔出测量口密封件，将窄口式测量组件放在上盖中间拧紧，再按下中间密封操作手柄，就能打开筒体密封件，

此时将测量尺从上方窄口缝中伸入，即可测量液位的标高。操作完成后先拉回手柄，取出测量组件，再放入

密封件拧紧。如对油品进行测量、取样时，拉下中间操作手柄，打开上盖即可。

上海南石是专业的量油孔生产厂家，公司生产的产品：呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝

合金圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。
