消气过滤器型号：SXQ型

产品说明：消气过滤器是开发成功的集过滤、消气为一体的一种新型产品。既能过滤管道液体中的杂质、杂物，

又能排除液体中的气体。该产品排气性能好，设计合理、拆卸、清洗方便快捷，是保证液体流量计长期安全工作

不可缺少的辅助装置。消气过滤器是流量计的附属设备，在使用容积式流量计计量液体的流量时，如果液体中是

混有气体，则液体与混在其中的气体同时被测量，流量计本身虽然有较高的精度也失去意义。因此必须在被测液

体进入流量计之前设法除去混入被测液体的气体。消气过滤器能起到分离并排除含在液体中气体的作用，并能过

滤被测液体中含有的杂质颗粒，从而保证流量计的正常工作和流量计量精度。含有气体的液体从进口流经消气过

滤器，含有气体的液体碰到阻尼筒。液体中夹杂的气体上升到消气器的壳体内，随着气体量的增加，消气器的壳

体内的气量升高，液面受压下降，浮球随之下沉，将阀门打开。集结在壳体内的气体通过阀门排放出去，气体排

放一定量后，消气器内气压下降。浮球随之上升并带动连接关闭阀门，同时管道中的杂质由过滤网过滤，干净的

液体流向流量计。如此反复，液体中的杂质、气体不断被过滤、排出，保证流量计长期安全精确的计量。

消气过滤器工作原理：当成品油从进口流入后，通过安置在筒里的过滤网，将固体杂质去除，液体通过过滤网组件

时，改变液体流动方向，使油品中的自由气体和部分溶解气体充分跑出，气体上升至分离器顶部，形成气体空间，出

现油气界面。随着气体增加压力增大体积加大，油气界面下降，当下降到一定程度浮球装置动作，打开气阀使气体排

除，油气界面上升，气体空间缩小浮球装置关闭气阀，介质流经消气过滤器的就达到了油、气、固三者分离的目的。

消气过滤器材质及参数：

壳体材质	碳钢、不锈钢
滤框滤网材质	不锈钢
密封件材质	耐油石棉、丁腈橡胶、聚四氟乙烯
工作温度（℃）	-20-120
公称压力（MPa）	1.6-6.4(150Lb~600Lb)
介质比重g/ cm3	≥0.74
介质粘度MPa	3-150
压力损失MPa	≤0.07

消气过滤器尺寸：

规格尺寸（mm）	L	D	H	H1
40	300	159	420	190
50	340	159	420	220
65	340	159	500	220
80	400	219	580	280
100	500	273	700	390
150	500	273	700	390
200	560	325	900	500
250	660	426	1000	600
300	750	480	1700	1160
350	800	530	1900	1310

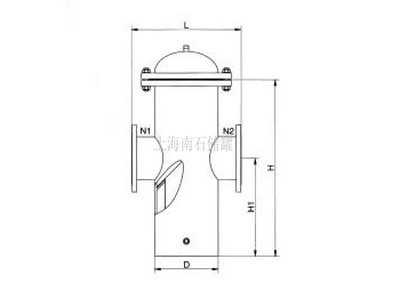

消气过滤器尺寸结构示意图：



消气过滤器安装和使用：

1、消气过滤器在管路中使用时，按过滤消气器—液体流量计—阀的次序安装，并注意液体的进出口方向应与

箭头方向符合。

2、安装前必须彻底清理管路残渣、杂物。

过滤消气器前应安装尽量长的直管段，以使液体能够比较平稳地进入过滤消气器。

3、在气体排出口暴露于大气的情况下，为了防止排出的气体污染空气和发生事故应装设集气罐。

4、在过滤消气器进出口侧应安装压力计，当压力损失大于0.07MPa时过滤网应予清理。

5、计量系统在开始使用时，应缓缓开启阀门，让被测液体慢慢地进入过滤消气器，以防液体自浮球阀的排

气口溢出。

消气过滤器安装注意事项:

1.消气过滤器应立式安装在流量计前，流体方向与壳体上的箭头方向一致。

2.使用前应把排气阀先打开，保证流体中的空气在进入流量计之前能够顺利排出。

3.过滤器应要定期清洗，以减少压力损失和保证过滤效果。

4.在排气过程如有油气沫少量喷出是正常现象，当喷出油气沫影响周边环境时，可用一根软管接到排气阀出口，

把油气沫导入接油筒内。

5.如有大量的油喷出属不正常现象，须把消气过滤器排气关闭，关闭上下游的阀门，拆开消气过滤器的压盖进行检修。
