铝合金大口径阻火器型号：SCZ200-6

产品说明：阻火器是安装在石油、化工、化纤储罐顶上，与呼吸阀、呼吸人孔、通气孔配套使用的安全产品。

其功能为允许气体通过，对火焰起到阻止、窒息的作用。我公司生产的阻火器采用不锈钢“N"形、双层波纹带

为阻火芯件，壳体材料可根据贮存介质的不同，有铝合金、碳钢和各种牌号的不锈钢。其结构由中石化北京设

计院设计，科学合理，造型美观。阻火器结构设计：产品由芯件和壳体两部份组成，芯件是核心，是由两层超

薄的不锈钢带，一条被压成波N形，另一条平面钢带则将它围绕圆心紧紧缠绕而成。从而构成无数个端面，是小

三角形直通流道，而且在芯件内部有一个十字结构的支架（或在表面压上丫形架）借以增强芯件的牢靠性，避免

芯件被点燃的介质所产生的爆炸压力冲散。介质从三角形狭道中通过，阻火器也正是通过它来阻止火焰在管道中

的蔓延，其原理为“器壁效应"，就是火焰与器壁的碰撞进行能量转换，降低了温度。以此原理来设计三角形孔的

高度阻止火焰的通过，再加上足够的流道长度来吸收火焰的热量，使其在芯件中熄灭，避免了气体在芯件的另一

端被复燃的可能性。

工作原理：阻火器是应用火焰通过热导体的狭小孔隙时，由于热量损失而熄灭的原理设计制造。作用是防止外部

火焰窜入存有气体的设备、管道内或阻止火焰在设备、管道间蔓延。主要分为传热作用和器壁效应。

传热作用：燃烧所需要的必要条件之一就是要达到一定的温度,即着火点。低于着火点,燃烧就会停止。依照这一

原理,只要将燃烧物质的温度降到其着火点以下,就可以阻止火焰的蔓延。当火焰通过阻火元件的许多细小通道之

后将变成若干细小的火焰。设计贮罐阻火器内部的阻火元件时,则尽可能扩大细小火焰和通道壁的接触面积,强化

传热,使火焰温度降到着火点以下,从而阻止火焰蔓延。

器壁效应：燃烧并不是分子间直接反应,而是受外来能量的激发,分子键遭到破坏,产生活化分子,活化分子又分裂

为寿命短但却很活泼的自由基,自由基与其它分子相撞,生成新的产物,同时也产生新的自由基再继续与其它分子发

生反应。当燃烧的可燃气通过阻火元件的狭窄通道时,自由基与通道壁的碰撞几率增大,参加反应的自由基减少。当

防爆阻火器的通道窄到一定程度时,自由基与通道壁的碰撞占主导地位,由于自由基数量急剧减少,反应不能继续进行,

也即燃烧反应不能通过阻火器继续传播。

产品主要技术参数：

称口径：	DN50-200
公称压力：	0.6Mpa
工作温度：	-30℃- +60℃
阀体材质：	铝合金
阻火芯材质：	不锈钢阻火波纹板
密封圈垫片：	丁晴橡胶聚四氟乙烯金属垫片
制造标准	GB5908-86 SY7511-87
防爆等级：	BS 5501:ⅡA ⅡB ⅡC
连接方式：	法兰连接

铝合金大口径阻火器尺寸与结构示意图：

规格（DN）	D1	Do	H	N	孔径
50	140	110	175	4	Φ14
80	185	150	215	4	Φ14
100	205	170	220	4	Φ18
150	260	225	240	8	Φ18
200	315	280	260	8	Φ18

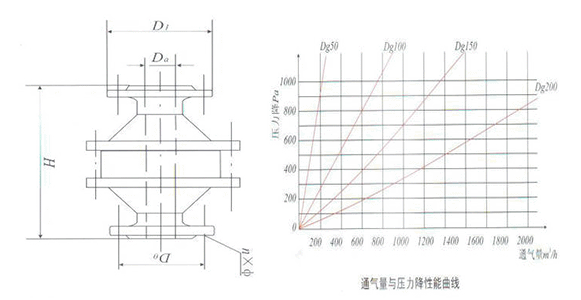

铝合金大口径阻火器结构示意图及通气量、压力降：



阻火器性能特点：

1：波纹阻火器材质采用：铸钢，不锈钢，铝合金耐腐蚀性好。

2：结构合理，重量轻，易检修，安装方便。

3：阻火器芯子采用不锈钢材料，耐腐蚀，易与清洗。

4：阻爆性能合格，连续13次阻爆性能试验每次都能阻火。

5：耐烧性能合格，耐烧试验1小时无回火现象。

6：水压试验合格。

产品安装与维护：储罐阻火器与管路连接可水平安装也可垂直安装。定期检查，一旦发现堵塞，应用高压蒸气、

压缩空气或有机溶剂清冼，如发现芯件机械性损坏或被介质腐蚀后，应立即更换。

上海南石是专业的铝合金大口径阻火器生产厂家，公司生产的产品：呼吸阀、阻火器、阻火透气帽、防火真空

压力帽、铝合金圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。
