快开式篮式过滤器

2017/3/16 15:50:28 浏览:
  • 品牌 上海南石
  • 型号 SRB-A/B
  • 在线订购
产品介绍



快开式篮式过滤器是一种可以将液体中固体杂质除去的设备。可以更好地保护油泵,或者是压缩机等可以正常

运转。当流体中的杂技,在经过蓝式过滤器的滤网时,固体杂质就会被拦截下来,而通过过滤器过滤好的清洁的

液体,则可以从过滤网出口正常地排出从而达到过滤的目的。主体材质为碳素钢或不锈钢,主要用来过滤面积较

大的水、油品、蒸汽、天然气、液化气、气体、液体等。是由接管、主管、滤篮、法兰盖及紧固件等组成,当流

体通过主管进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮由过滤器出口排出。当需要清洗

时,旋开主管底部螺塞,排净流体,拆卸法兰盖,取出滤篮。清洗后重新装入即可因此使用维护极为方便。

技术参数:

 壳体材质

 碳钢

 不锈钢

 滤网材质

 不锈钢

 密封件材质

 耐油石棉,柔性石墨,聚四氟乙烯

 工作温度(℃)

 -30+380

 -80+450

 公称压力(MPa

 0.66.4150Lb300Lb

 过滤精度(目/in

 10300

 连接方式

 法兰,对焊

快开式篮式过滤器产品优点:

一、产品适用范围特别广泛。一是可以用在化工、石油化工生产中弱腐蚀性物料,如:水、油品、氨、烃类等;

二是可以用在.化工生产中的腐蚀性物料,如:烧碱、纯碱、浓稀硫酸、碳酸、醛酸等;三是用在制冷中的低温物

料,如:液甲烷、液氨、液氧和各种冷剂;四还可以用在.食品、制药生产中有卫生要求的物料,如:啤酒、饮

料、乳制品糖浆等。

二、质量好。过滤设备传动装置采用内装式,与过流部件密封隔离并设有脱扣保护功能,防止电机或机体部件

损坏,运行稳定可靠。过滤设备结构紧凑合理,占地面积小,进出水口法兰设计为活动结构,可任意旋转调节

螺孔方向,安装移动灵活方便。过滤设备易损件少,排污口靠水力密封,无需电磁阀或其它易损密封件,无耗

材,运行维护费用低,操作管理简单。过滤设备内部防腐采用特殊无毒防腐工艺,具有良好的耐候性,耐酸碱,

耐盐雾等。

三、使用方便简单。蓝式过滤器在使用的时候及其简单,当液体通过筒体进入滤蓝后,固体杂质颗粒被阻挡在

滤蓝内,而洁净的流体通过滤蓝,由于滤器出口排除,当需要清洗时,施开主管底部螺塞,排净流体,拆卸法兰

盖,清洗后重新装入即可。真的非常简单。

快开式篮式过滤器适用范围:

1、化工,石油化工生产中的弱腐蚀性物料;化工生产中的腐蚀性物料;制冷中的低温物料;

2、轻工食品,制药生产中有卫生要求的物料;

3、各种特殊工艺的高效过滤器等。

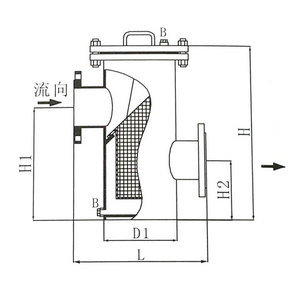

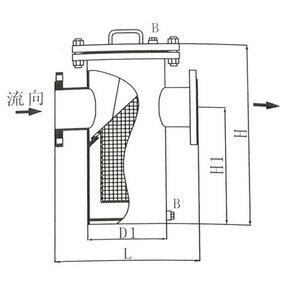

快开式篮式过滤器主要外形结构图:

快开式篮式过滤器结构图 快开式篮式过滤器结构图

快开式篮式过滤器选型的一般原则:

1、进出口通径:原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。

2、公称压力:按照过滤管路可能出现的最高压力确定过滤器的压力等级。

3、孔目数的选择:主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查

下表滤网规格

4、过滤器材质:过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳

钢、低合金钢或不锈钢材质的过滤器。

5、过滤器阻力损失计算水用过滤器,在一般计算额定流速下,压力损失为0.521.2kpa

快开式篮式过滤器维护:首先必须对滤芯进行特别的保护使用一段时间后(具体时间可以依据使用情况来定),必须

清洗滤芯上的杂质,确保滤芯一直保持正常运作状态,在日常检查中一旦发现滤芯有损坏的,必须第一时间进行更

换,避免影响整个设备的正常运作。

声 明:
以上产品描述中所有文字、数据、图片仅供参考具体以实物为准;实际型号由使用环境及使用工况决定!如果您需要更详细了解产品的相关信息或索取相关资料请联系我们!
