C型法兰快速接头
- 品牌 上海南石
- 型号 FKSJ-C
|
材料： |
铝合金 |
|
密封材料： |
丁晴橡胶、聚氨酯、氟橡胶、聚四氟乙烯、乙丙橡胶。 |
|
公称通径： |
DN15-150 |
|
公称压力： |
06.MPa |
|
工作温度： |
-20℃～+60℃ |
|
连接方式： |
扳把式，法兰连接 |
|
试验标准： |
API598 |
|
应用： |
钢铁、市政工程、化工、船舶配件等 |
|
适用介质： |
石油天然气、车船机械制造、航空航天、冶金化工、交通、电力、集中供热、真空、制 冷、油、气、水，酸 等。 |
C型法兰快速接头主要外形尺寸：
|
Size |
DIM |
A |
B |
C |
D |
|
15 |
1/2 |
14 |
65 |
65 |
42 |
|
20 |
3/4 |
20 |
82 |
75 |
52 |
|
25 |
1 |
25 |
96 |
85 |
58 |
|
32 |
5/4 |
32 |
110 |
100 |
72 |
|
40 |
3/2 |
38 |
115 |
110 |
78 |
|
50 |
2 |
51 |
126 |
125 |
93 |
|
65 |
5/2 |
65 |
134 |
140 |
107 |
|
80 |
3 |
76 |
148 |
160 |
130 |
|
100 |
4 |
102 |
154 |
180 |
158 |
|
125 |
5 |
128 |
169 |
210 |
188 |
|
150 |
6 |
154 |
196 |
240 |
2255 |

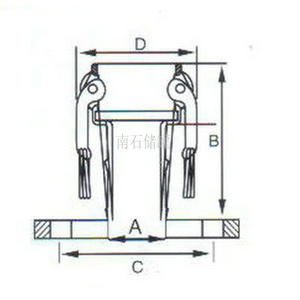

C型法兰快速接头结构示意图：
C型法兰快速接头特点：
1、省时省力：通过快速接头拆断和连接油路时，动作简单、节省时间和人力。
2、省油：折断油路时，快速接头上的单项阀可封闭油路，油不会流出，避免油液油压损失。
3、环保：快速接头折断和连接时，油不会洒漏，保护环境。
4、设备设计独特，方便运输：大型设备或是需要便于携带的液压工具，使用快速接头分拆后运输，到达目的地
后再组装使用。
5、经济：以上各种优点都为客户创造了经济价值。
C型法兰快速接头使用注意事项：
1、请不要用于适用流体以外的流体。
2、使用时不要超过最高使用压力限制。
3、不要在使用温度范围以外使用，防止造成密封材料磨损或泄漏。
4、不要进行人为的击打、弯曲、拉伸、防止造成破损。
5、不要在混入金属粉或砂尘等地方使用，防止造成工作不良或泄漏。
6、螺纹类的安装，在安装时不要超过最大紧固扭矩，防止造成破损。
7、不要使用带裂缝的软管，防止造成泄漏或脱落。
8、如用于有震动、冲击的机器会造成耐久性降低。
9、使用流体必须是经过过滤器过滤的洁净流体。
10、不要拆卸快速接头。
