不锈钢海底阀
- 品牌 上海南石
- 型号 H804Q(S)-P
不锈钢海底阀图片：
产品型号：H804Q(S)-P
不锈钢海底阀整体由不锈钢材质加工生产,启闭方式则采用了手动操作.本产品广泛适用于化工原料食用油品以
及轻质燃油品的运输，具有无污染，安全可靠.安装于罐车储罐底部，主密封出于罐体内部，当管道或阀门发生
意外断裂破损，可使罐体仍保持密封，避免罐内液体泄漏，提高运输的安全性和可靠性，主体采用不锈钢304
材料，经精密铸造整体成型，结构简单，经久耐用，维修方便，另外可按需求生产碳钢材料或316材质。
不锈钢海底阀功能与特点：采用特氟隆包覆型O型圈，大大提高了使用性能；45°阀体设计，安装于罐体侧下
方，可直接手动操作；可采用对夹式连接蝶阀和出口法兰，方便操作；完全开启后，阀门将自动限位，保持常
开，需手动方能关闭。手动控制采用软轴控制器进行开关操作，可加装气缸，进行气动控制。
产品材料及参数：
|
公称口径： |
DN100或（4”） |
|
工作压力 |
1.0-1.6MPa |
|
最大流量 |
250/min |
|
主体材质 |
不锈钢 |
|
轴材料 |
不锈钢 |
|
密封材料 |
丁氰橡胶 |
|
弹簧 |
不锈钢 |
|
开启方式 |
气动（Q）手动（S） |
|
温度范围： |
-40～+150℃ |
|
适用介质： |
水、汽油、柴油或者轻质燃油 |
产品型号特性:
1、SA型采用45°角设计，安装便捷，使用方便。
2、SB型底阀采用90°角设计，符合传统安装使用要求。
3、Q型采用在H04B海底阀上安装一气动装置，使用更加便捷,且维护方便简单.
不锈钢海底阀尺寸：
|
型号 |
规格 |
公称 压力 |
尺寸(mm) |
||||||
|
A |
D0 |
D1 |
D2 |
D3 |
H |
H0 |
|||
|
H804A型 |
DN80 |
1.6MPa |
143 |
Φ200 |
Φ178 |
Φ102 |
Φ160 |
/ |
120 |
|
H804B型 |
DN80 |
1.6MPa |
140 |
Φ200 |
Φ178 |
Φ102 |
Φ155 |
128 |
70 |
|
H804Q型 |
DN100 |
1.6MPa |
155 |
Φ250 |
Φ190 |
Φ130 |
Φ165 |
90 |
150 |

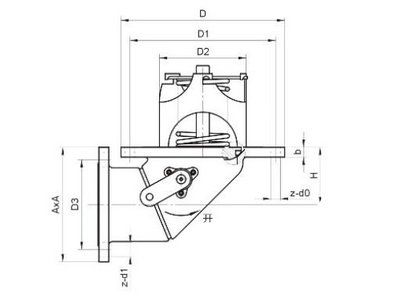

产品结构图：
功能和特点：
1、槽车油罐充装时，油气回收阀开启，上升的液面将油气向上推，通过一系列的油气回收系统，回到库区油罐。
2、槽车卸油时，回收阀允许回收的气体进入槽车油罐。在没有油气回收设施的系统中，允许空气进入槽车油罐。
3、高密封性，确保了槽车运输的安全。
海底阀安装要求：
1. 海底阀在油罐车上安装应与罐体保持平衡。进口法兰与罐体连接的密封垫是由我厂提供的软木垫注意不要损坏。
2. 安装气源软管时应保护好气动接头。海底阀在出厂前已经过调试，安装完毕即可使用，不得随意拆卸。
