Y型过滤器是输送介质的管道系统不可缺少的一种装置，其作用是清除介质中的机械杂质，以保护设备管道上的

配件免受磨损和堵塞。Y型过滤器是除去液体中含有固形物的小型设备，可保护压缩机、泵和其它设备及 仪表等

正常工作和运转，达到稳定工艺过程、保障安全的作用。另外Y型过滤器对提高产品质量也有着十分重要的意义。

Y型过滤器与管道中阀门及其它主要设备配套使用，也可单独使用于管路中。管道中介质首先进入过滤器，通过滤

网再进入连接阀门及管道中，而杂物则留于过滤桶内。

Y型过滤器应用范围：Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水

位阀或其它设备的进口端，用来清除介质中的阿质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻

力小，排污方便等特点。适用介质为水、油、气。一般通水网为18-30目/cm2，通气网为40-100目cm2，通油网

为100-480目/cm2。可按用户要求制作滤网。

过滤器零件材料：

零件名称	材料
阀体	碳钢、不锈钢、黄铜
滤网盖	碳钢、不锈钢、黄铜
滤芯网	不锈钢
密封件材质	柔性石墨、聚四氟乙烯

Y型过滤器工作原理：

1、起泡点法测试原理：当滤膜和滤芯用一定的溶液完全浸润,然后通过气源在一侧加压,随着压力的增加,气体从

滤膜的一侧放出,表现膜一侧出现大小、数量不等的气泡,通过仪器判断出对应的压力值就是泡点。

2、扩散流法测试原理：扩散流测试是指当气体压力在滤芯起泡点值的80%时,这时还没有出现大量的气体穿孔而

过,只是少量的气体先溶解到液相的隔膜中,然后从该液相扩散到另一面的气相中,这部分气体称之为扩散流。

3、水侵入法测试原理：水侵入法专用于疏水性滤芯的测试，疏水性膜抗拒水，孔径越小，把水挤入疏水膜中需要

的压力越大。所以在一定的压力下，测量挤入滤膜中的水流量来判断滤芯的孔径。

Y型过滤器结构特点：

1、Y型过滤器具有结构先进阻力小，冲洗方便通流快速，故压力损失小，抗污性强，排渣方便等特点。

2、Y型拉杆伸缩过滤器由Y型过滤器及伸缩接头组成，通常安装在阀门及其它主要设备之进口端，使于清理杂物与

安装拆卸，以保护阀类或设备及正常使用。

Y型过滤器尺寸表:

DN	In	L	H	H1	有效过滤面积m2
15	1/2	125	70	150	0.00185
20	3/4	145	70	150	0.00281
25	1	160	80	160	0.00343
32	1 1/4	180	90	180	0.00486
40	1 1/2	200	100	240	0.00767
50	2	220	130	250	0.01160
65	2 1/2	260	165	350	0.02111
80	3	280	195	390	0.03029
100	4	320	230	450	0.04063
125	5	350	300	520	0.05589
150	6	380	335	580	0.07709
200	8	495	420	690	0.11967
250	10	595	500	800	0.19155
300	12	640	580	950	0.26738
350	14	700	640	1150	0.32535
400	16	800	700	1360	0.40946
450	18	850	790	1480	0.52837
500	20	900	875	1650	0.65385

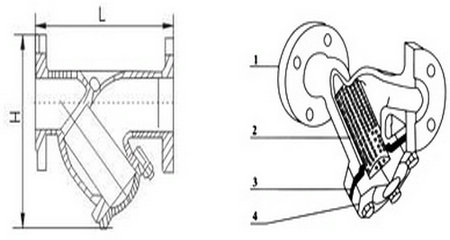

产品结构示意图：



Y型过滤器技术参数

1、适合物料：

化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等；

化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；

制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂；

轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等；

2、过滤精度：10-480目（一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-480目/cm2。）；

3、工作温度：≤90℃；

4、公称通径：DN20—DN500mm；

5、公称压力：PN≤1.6Mpa（其它工作压力可按用户要求设计）；

6、法兰标准：JB/T79PN1.6（也可按用户要求制造）；

7、壳体材质：A3、304、304L、316、316L、WCB；

8、密封材料：聚四氟乙烯、丁腈橡胶、耐油石棉胶、三元乙丙橡胶。

9、执行标准设计规范：HG/T21637，

试验与检验：JB/9092，产品标识：GB/12220，结构长度：GB/12221，

压力温度等级：GB/T12224-2005，试验检验标准：GB/T13927-2008

法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）

制造、检测标准：执行HG/T21637-1991标准，或客户指定标准。

Y型过滤器安装与维护：安装过滤器前要认真清洗所有管道的连接表面，使用管道密封胶或特氟龙带（聚四氟乙

烯）要适量。末端螺纹不做处理，以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或垂直向下安

装。安装1-1/4”（DN32）或更大口径的承插焊过滤器或所有D系列过滤器时，应注意这类过滤器的垫片是非金属

材质的，容易由于过热而损坏。因此应缩短焊接时间，并在焊接完成后对过滤器进行冷却。如果焊接前需要预热

或焊接后需要继续加热（D 系列过滤器），建议先将垫片拆下再加热。

Y型过滤器的运行及维护：

系统最初工作一段时间后（一般不超过一周），应进行清洗，以清除系统初始运行时积聚在滤网上的杂质污物。在

此后，须定期清洗。清洗次数依据工况条件而定。若过滤器不带排污丝堵，则清洗过滤器时要将滤网限位器以及滤

网拆下。注意：每次维护、清洗前，应将过滤器与带压系统隔离。清洗后，重新安装时要使用新的密封垫。
