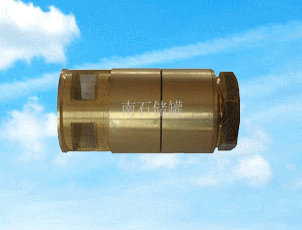

产品图片：



产品型号：H12X-16

产品说明：双门底阀采用双止回结构，保证了阀门的密封和止回效果，是燃油加油机停机时防止为吸油管

路液体回流而必须使用附件之一,也称油罐专用底阀。 加油机双门底阀底部的滤网比一般底阀过滤精度高、

过滤效果更好。

加油机双门底阀工作原理: 上阀体与燃料油加油机的吸入管相联系,当燃料加油机电机起动时,吸入管内形成

负压,使下阀体侧的压力高于上阀体侧的压力；阀瓣在上下压力差的影响下向上抬起,油即可以进入加油机吸入管，

当电机停止工作后，上阀体内腔负压消失，且由于油路的静压变为正压，阀瓣在正向压力的作用下自动关闭，

油液不致回落。由于该止回阀用两套相同阀体及阀瓣,使止回阀的性能更可靠。

加油机双门底阀技术参数:

产品材质：	黄铜
规格尺寸：	DN40-100 (1.5—4")
工作压力：	1.0MPa
环境温度：	-30℃～+55℃
流量范围：	0-60升/分
关阀速度：	0.5S
连接形式：	螺纹连接NPT
使用介质	汽油、柴油、煤油

加油机双门底阀用途：石油储罐、加油站 ，商业和民用的蒸汽管道、给、排水管道，中央空调系统管道，

适用于工业机械管道，建筑供、排水管道。

加油机双门底阀标准：执行标准：Q/12 NJ3583-2001    试验标准：GB/T13927-1992

加油机双门底阀安装与使用注意事项：

1、组装时应去掉阀瓣上的塑料保护套，清洗干净，拧紧各配合部件，并要装好滤网以免吸入脏物。

2、阀体与阀瓣密封付是经过精密研磨的，因此组装时，不要上下串换，更不要与别的底阀串换使用,

以免降低止回性能。

上海南石是专业的加油机双门底阀生产厂家，公司生产的产品：呼吸阀、阻火器、阻火透气帽、

防火真空压力帽、铝合金圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。
