                                                      真空负压安全阀

TFA72W-P/R真空负压安全阀(真空破坏阀)适用于温度≤200℃的负压系统,当容器内负压超过允许值时,

真空负压安全阀自动开启,吸入空气;当容器内负压达到允许值时,真空负压安全阀自动关闭,从而保护设

备及系统。这一产品一般安装在正常非负压系统,当容器和系统的放散阀未打开,产生负压时,真空负压安

全阀将自动开启保护设备不受损坏。

产品主要零部件材料说明:

 零部件名称

 TFA72W-P材料

 TFA72W-R材料

 阀体

 ZG1Cr18Ni9Ti

 ZG1Cr18Ni12Mo2Ti

 阀座

 1Cr18Ni9Ti

 ZG1Cr18Ni12Mo2Ti

 调节阀

 1Cr18Ni9Ti

 1Cr18Ni12Mo2Ti

 阀盖

 ZG1Cr18Ni9Ti

 1Cr18Ni9Ti

 阀杆

 1Cr18Ni9Ti

 1Cr18Ni12Mo2Ti

 弹簧

 50CrVA

 50CrVA包覆氟塑料

 在≤200℃使用范围

 TFA72W-P适用于硝酸类介质

 TFA72W-R适用于醋酸类介质

真空负压安全阀(真空破坏阀)工作原理:安全阀在系统中起安全保护作用。当系统压力超过规定值时,安全

阀汀开,将系统中的一部分气体排入大气,使系统压力不超过允许值,从而保证系统不因压力过高而发生事故。

气源压力作用在活塞A上,当压力超过由弹簧力确定的安全值时,活塞A被顶开,一部分压缩空气即从阀口排入

大气;当气源压力低于安全值时,弹簧驱动活塞下移,关闭阀口。

真空负压安全阀(真空破坏阀)外形连接安装尺寸(1.6MPa):

公称通径

DNmm

安装尺寸(mm

L

H

D

K

n*d

25

135

185

115

85

4*14

32

155

200

135

100

4*18

40

170

220

145

110

4*18

50

190

240

160

125

4*18

65

210

260

180

145

4*18

80

220

280

195

160

8*18

100

240

300

215

180

8*18

125

280

330

245

210

8*18

150

335

365

285

240

8*22

200

380

400

340

295

12*22

250

440

420

405

355

12*22

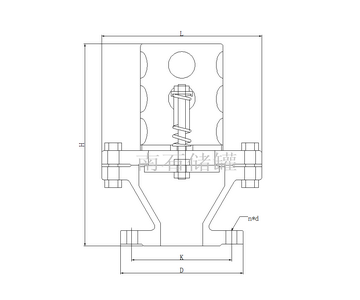

真空负压安全阀(真空破坏阀)结构示意图:

                 真空负压安全阀结构图

真空负压安全阀(真空破坏阀)安装要求:

1、应垂直安装在容器或者管道路上方的连接法兰上,法兰尺寸按照设计要求。

2、产品与主管道法兰之间连接必须加装密封垫,拧紧螺栓

3、阀门安装应垂直立式安装,吸气口应处于易于操作的部位两边不能有障碍物。

4、安装时一定要拿掉阀门的防尘盖。
