氧气过滤器

2017-12-7 16:45:56 浏览:
  • 品牌 上海南石
  • 型号
  • 在线订购
产品介绍

                                                 氧气过滤器

氧气过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,

用来消除介质中的杂质,以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,

而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此使用

维护极为方便。该过滤器包括具有进口和出口的输送管路和以及具有铜质丝网过滤面的滤芯,滤芯通过支架安置

在输送管路中,输送管路的进口透过滤芯的过滤面与出口连通,其改进之处在于:过滤装置附近安置磁性材料。

这样可以在过滤之前,将混在氧气气流中的铁质颗粒吸附在磁铁上,从而既有利于净化氧气,避免铁质颗粒堵塞

或损坏过滤装置更重要的是可以有效避免这些铁质颗粒与过滤面撞击摩擦,从而确保氧气过滤器的使用安全。因

此以简单实用的结构改进达到了确保使用安全的目的。

产品材质参数:

 工作温度(℃):

 碳钢-30~380℃,不锈钢:-80~450℃。

 工作压力(MPa):

 0.6-5.0MPa

 壳体材质:

 A3SS304SS304LSS316SS316L、衬PPH62等。

 密封材质:

耐油石棉橡胶、丁腈橡胶、聚四氟乙烯。

 粗过滤滤芯材质:

 滤框滤网均为不锈钢。

 过滤滤芯材质:

 钛合金烧结滤芯,不锈钢折叠滤芯、聚四氟折叠滤芯、聚丙

 烯折叠滤 芯、金属纤维烧结管毡、陶瓷。

 法兰标准:

 HG20592~97PN10当客户需用GBSHHGJJB

 ANSIJIS等标准或改 变压力等级时,请在订货合同中注明。

 制造、检测标准:

 执行GB150标准或客户指定标准。

 设计标准:

 JBGBANSIBSAPIISODINNF

氧气过滤器结构特点:

1、产品的滤筒内管和外管与管道在同一直线,因而气流能较平稳进入滤筒基本无紊流产生。压损小于0.02MPa

2、根据工艺要求刻选用不同的过滤精度,一般以60-100/吋为宜。

3、本产品在出厂时严格按脱脂工艺清洗油除锈,用户可直接将其安装于管道上。

氧气过滤器安装主要外形安装尺寸:

公称直径

D1

D2

L(1.6MPa)

L1.6PN4.0MPa

DN40

45

89

450

460

DN50

57

108

500

500

DN65

73

133

600

600

DN80

89

159

620

640

DN100

108

219

720

770

DN125

133

273

820

900

DN150

159

273

920

1000

DN200

219

377

1200

1250

DN250

273

529

1650

1600

DN300

325

630

1700

1900

DN350

377

630

1800

2200

DN400

426

720

2100

2400

DN450

478

820

2400

2600

DN500

529

920

2800

3000

氧气过滤器应用领域:

1、化工、石油化工生产中的弱腐蚀性物料,如:水、氨、油品、烃类等。

2、化工生产中的腐蚀性物料,如:烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等。

3、制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。

4、轻工食品、制药生产中卫生要求的物料,如:啤酒、饮料、乳制品、粮浆医药用品等。

5、各种特殊工艺的高效精密过滤器等。

氧气过滤器正确选型的要素:根据GB16912-2008《氧气及相关气体安全技术规程》8.4.4,氧气调节阀前应设可

定期清洗的过滤器。氧气过滤器壳体应用不锈钢或铜及铜材质。过滤器内件应用铜及铜基合金,滤网除满足过滤功

能外并应有足够的强度以防滤网碎裂。滤网宜优先选用镍铜合金材质其次为铜合金材质(铝铜合金除外),网孔尺

寸宜60-80目。过滤器在排除外部条件因素后,主要了是对其本身的造型及结构进行分析见下图。

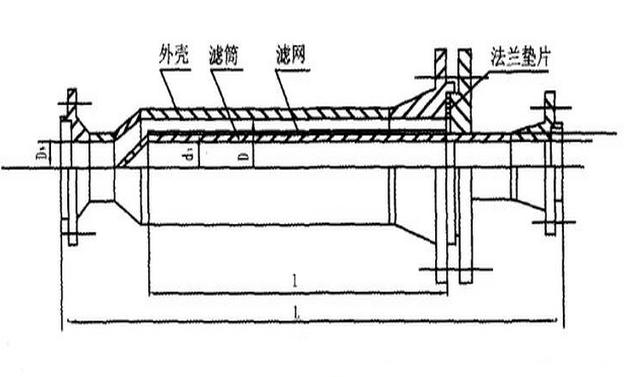

氧气过滤器结构图

1、氧气过滤器截面的计算:产品是由外壳和滤芯组成起气体流向是由外套与内套之间的空间压入,再通过附着

在内套管的外围的过滤网进入内套管流出过滤器。其中外套空间、过滤网孔及内套管都应满足总管道的截面要求,

计算参数如下:

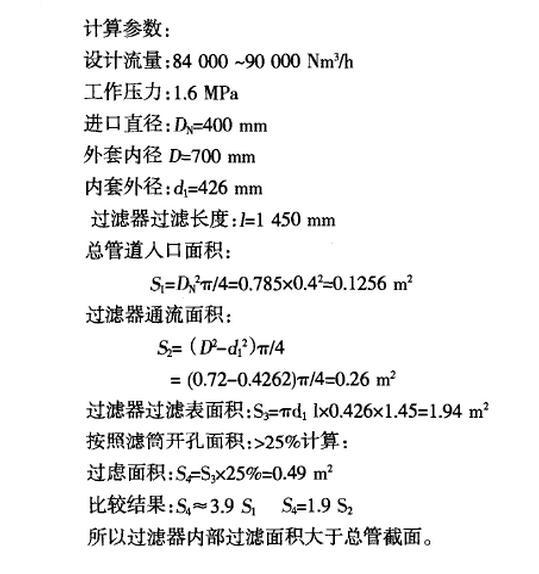

              过滤器截面计算公式

从设计验证上看原过滤器内部截面积滤网面积是合理了不会因此产生异常爆炸。

2、过滤器内部流速计算:按照设计要求流量84000-90000Nm³/h对该过滤器瞬时流速进行校核计算:公式如下:

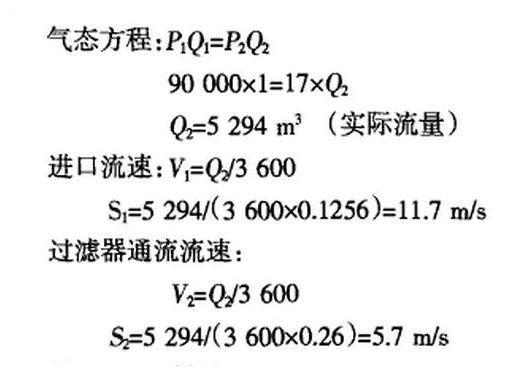

             氧气过滤器内部流量计算公式

根据氧气规程(GB16912-1997)工作压力3.0MPa时不锈钢氧气管道的最高允许流速是≤25m/s。因此从设计角度

讲原氧气过滤器在流速上满足设计要求不会因此产生爆炸。

氧气过滤器安装使用应该注意以下事项:

1、选用直通型氧气过滤器,避免选用y型过滤器。

2、过滤器过滤网流通面积不小于2倍过滤器入口管道横截面积,以降低气体流速减少氧气对过滤网的撞击。

3、氧气过滤器投入使用前必须清除氧气管道杂质,特别是氧气管道施工时氩弧焊打底不习惯焊接还要管内充气保护。

4、初次使用一段时间后要尽快安排一次过滤器检查、清洗。

5、定期清洗、检查过滤器。除清洗过滤器中德杂质外,要求对滤网的磨损情况进行检查防止滤网破损。

声 明:
以上产品描述中所有文字、数据、图片仅供参考具体以实物为准;实际型号由使用环境及使用工况决定!如果您需要更详细了解产品的相关信息或索取相关资料请联系我们!
