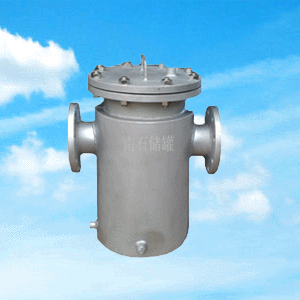

磁性过滤器型号：SCX型

磁性过滤器主要用于清除液体浆料中的铁磁性杂质，广泛适用于化工、 制药、颜料、染料、食品、冶金、陶

瓷等行业，本产品具有磁力强， 除铁效果好，清理铁屑方便等优点。液体浆料输送过程中，液浆经过过滤器时

受强力磁棒的磁性作用，液浆中的铁性杂质被吸附在磁棒套 管上，彻底清除液浆中的铁性杂质，保证下道工序

能有效控制铁杂质 含量。把磁性过滤器的接口法兰与液浆输出管路相连，使液浆从过滤 器中均匀流过，经过一

段时间试用后确定清理周期。磁性过滤器达到液体介质所需工艺要求，因此被广泛磁性过滤器用于食品工业、医

药、化妆品、精细化工等行业，同时双滤桶磁性过滤器配有二个换向阀组成，工作时一组过滤装置投入运行，当

清洗时改变换向阀位置，另一组可连续运行，可确保工艺管线连续化。磁性过滤器由采用高矫顽力的强磁性材料

与阻拦滤网组合而成，吸附力是一般磁性材料的十倍，具有在瞬间液流冲击或高流速状态下，吸附微米级的铁磁

性污染物的能力，并能克服在高速大冲击下冲下的铁磁性污染物重新被吸附住,从而避免了液压元件的卡死或磨擦

付的磨损，延长液压元件及液压系统的使用寿命,增强液压系统的可靠性。它的中心为一圆筒式永久磁铁，磁铁外

部为非磁性材料做成的罩子，罩子外面绕着数只铁环，铁环由铜条连接，每只铁环之间保持一定的间隙。当液压介

质中的铁磁性杂质经过铁环间隙时，则被吸附在铁环上，从而起到滤除作用。为便于清洗，铁环分为两半，当杂质

将间隙堵塞时，可将铁环取下清洗，然后装上反复使用。磁性滤芯还可以与其它滤材组成组合滤芯，用于回油路上

的纸质滤芯过滤器。其中滤纸滤芯由内、外筒及夹在中间的机油滤纸粘接而成。内外筒由薄钢板卷成，板上冲有许

多通油圆孔；滤纸折成星状，以增大过流面积。滤芯的中央拉杆上装有许多磁环和尼龙隔套组成的磁性滤芯。需要

过滤的液压介质先经过磁性过滤，然后由里向外经过纸质滤芯滤除。当滤芯严重堵塞时，过滤器进油压力升高，于

是压缩弹簧，滤芯下移，油液经滤芯和座之间直接通油箱，以保护滤芯不致被压破。

磁性过滤器材质及参数：

主体材质	不锈钢304 304L 316 316L
磁棒强度	10000GS
密封垫片	丁腈橡胶 PTFE
螺栓螺母	不锈钢304  316L
工作温度	5~150℃
连接方式	法兰 螺纹 卡箍
法兰标准	GB HG JIS ANSI DIN
公称压力	0.6~4.0Mpa 150~300LB
制造标准	HGJ532-91 GB150-98

磁性过滤器工作原理：磁性过滤器当液体通过主管进入滤网后，固体杂质颗粒被阻挡在滤网内，当介质中含

有细度铁屑成分则会被吸附在磁棒套管上，而洁净的流体通过滤网、由过滤器出口排出。当需要清洗时，可

旋开主管底部排污口螺塞，排净流体，拆卸法兰盖，取出滤网清洗后重新装入即可。可以对污水中的铁锈、

沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞，可保护设备的正常工作。

磁性过滤器尺寸：

规格DN	D	L	H
50	133	300	180
80	140	340	220
100	159	400	250
150	219	480	300
200	273	560	370
250	325	650	440
300	426	750	500

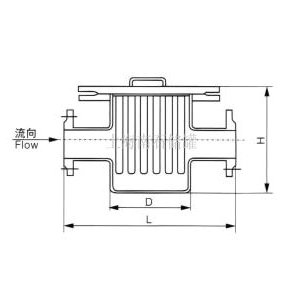

磁性过滤器结构示意图：

磁性过滤器性能特点：

1、采用永久性磁棒，表磁最高可达10000GS。

2、磁力强，除铁效果好，清理铁屑方便等优点。

3、棒磁钢的表面光洁度可以达到食品级的要求。

4、其磁源采用高性能的钕铁硼永磁材料制成，磁力比同类常规磁性材料（铁氧体或铝镍钴永磁材料）

的磁力高5－20倍。

磁性过滤器安装与维护：

1、抽出磁棒必须置于清洁场所，磁棒套管内不能有积水。

2、清理时，抽出的磁棒盖不能放置在金属物体上，防止损坏磁棒。

3、把磁性过滤器的接口与液浆输出管路相连，使液浆从过滤器中均匀流过，经过一段时间的试用后确定清理周期。

4、清理时先拧松盖上夹紧螺丝，取出套管盖部件，然后再抽出磁棒，吸附在套管上的铁性杂质就能自动脱落。清

理后安装时先把套管装入筒体内，拧紧夹紧螺丝，然后再把磁棒盖插入套管内，即可继续使用。
