呼吸人孔

2016-9-25 8:52:59 浏览:
  • 品牌 上海南石
  • 型号 GYXA-500/600型
  • 在线订购
产品介绍

                                                呼吸人孔

呼吸人孔是安装在储罐顶上的安全应急通气装置,既能避免因意外原因造成罐内急剧超压或真空时,损坏储罐

而发生事故,又能起到安全阻火作用,是保护储罐的安全装置,特别适用于储存物料以氮气封顶的拱顶常压罐。

具有定压排放、定压吸入、开闭灵活、安全阻火、结构紧凑、密封性能好、安全可靠等优点。呼吸人孔它以全天

候密封结构替代刀口平面密封结构,显著地提高了密封程度,并以调节吸入阀瓣配重替代弹簧调节来控制吸入

瓣的关闭,有效地提高了吸入阀瓣开闭的灵活性和可靠性,从而达到了吸入压力的控制.它与常用的泄压吸入人

孔比较,具有定压热排放,定压吸入,结构合理,密封性能好,安全可靠等优点.

呼吸人孔工作原理:在防火呼吸阀正常工作情况下,呼吸人孔基本保持密封状态,储罐处于正常压力。当呼吸

阀正常工作满足不了因意外原因造成储罐急剧超压时,呼吸人孔的泄压盖自动顶开,进行紧急泄压,使罐内压力

保持正常;当罐内压力急剧减压或超真空时,吸入阀便开启急剧吸入大气,维护罐内正常压力。

人孔主体材料:

代号

材料牌号

相应牌号

代号

材料牌号

相应牌号

20

CS20

0Cr18Ni11Ti

SS321

0Cr19Ni9

SS304

0Cr17Ni2Mo2

SS316

00Cr19Ni11

SS304L

00Cr17NI14Mo2

SS16L

呼吸人孔性能参数:

 壳体材质

 碳钢、不锈钢

 阻火芯件材料

 不锈钢防暴阻火波纹板

 密封件材质

 耐油石棉、聚四氟乙烯

 连接方式

 法兰连接

 环境温度

 -30C——+60C

 操作压力

 -392Pa——+1765Pa

 防暴级别

 BS5501IIAIIBIIC

呼吸人孔规格尺寸:

DN

H

Φ

400

370

658

500

380

708

600

480

808

700

540

908

750

600

955

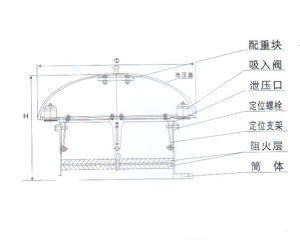

呼吸人孔结构示意图:

                                            呼吸人孔结构图

呼吸人孔维护与保养方法:

存放: 阻火呼吸人孔在运达工地后,若暂时不安装或以后工厂大修、检修,应存放有防雨设施的仓库中;紧急

放空人孔系列产品在运输时不得倒置。维护:1、对阻火呼吸人孔系列产品,工作人员应每月上罐顶检查一次,

检查阀盘、阀座、阀杆、阀套等部位是否有灰尘、污垢,若有,应清理干静;每半年,给阀套、阀杆擦拭一遍变

压器油。2、每半年工作人员应检查阻火呼吸人孔的阻火层一次,若发现有污渍、杂质堵塞阻火层,应取下阻火层,

用相对应的溶剂清除污渍,然后用清水将阻火层清洗干静,放在通风吹干后再放入壳体内。3、阻火呼吸人孔壳体

外表面的油漆应每年重新涂刷一遍。

上海南石是专业的人孔生产厂家,公司生产的产品:呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝合金圆

阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。

尊敬的用户:欢迎您访问我们的网站【http://www.shzhqcj.com, 如果您对产品、服务有任何建议或者疑问的

请立即联系我们!我们一定会尽心尽力为您提供优质的服务!电话:021-6260346

声 明:
以上产品描述中所有文字、数据、图片仅供参考具体以实物为准;实际型号由使用环境及使用工况决定!如果您需要更详细了解产品的相关信息或索取相关资料请联系我们!
