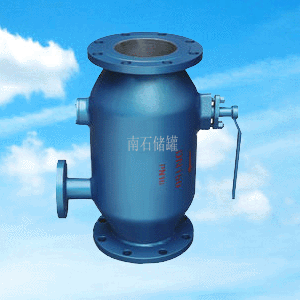

直通反冲洗过滤器型号：ZPG-I

ZPG自动反冲洗过滤器克服传统过滤产品的纳污量小、易受污物堵塞、 过滤部分需拆卸清洗且无法监控过滤

器状态等众多缺点，具有对原水 进行过滤并自动对滤芯进行自动清洗排污的功能，且清洗排污时系统 不间断

供水，可以监控过滤器的工作状态，自动化程度很较高。反冲 洗过滤器可立式、卧式、倒置任意方向任意位

置安装，可用于工业、 农业、市政电力、电子、医药、食品、印染、建筑、钢铁、冶金、造 纸等各行各业水

过滤。反冲洗过滤器，是一种利用滤网直接拦截水中的杂质，去除水体悬浮物、颗粒物，降低浊度，净化水质，

减少系统污垢、菌藻、锈蚀等产生，以净化水质及保护系统其他设备正常工作的精密设备。水由进水口进入自清

洗过滤器机体，由于智能化（PLC、PAC）设计，系统可自动识别杂质沉积程度，给排污阀信号自动排污。自动

反冲洗过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多

缺点，具有对原水进行过滤并自动对滤芯进行自动清洗排污的功能，且清洗排污时系统不间断供水，可以监控过

滤器的工作状态，自动化程度很高。覆盖了由10um到3000um的各种过滤精度的需求，为客户提供各种水过滤设

备。反冲洗过滤器，运行及控制不需外接任何能源就可以自动清洗过滤，自动排污。反冲洗期间不断流，清洗过

滤周期可以调节，清洗过滤时间默认为10-60/s，清洗过滤损失水量只占过滤水量的0.08－0.6%；过滤精度可达

10-3000 微米；工作压力可达1.0-1.6Mpa；单台流量：4-4160m³/h。反冲洗过滤器可立式、卧式、倒置任

意方向任意位置安装，可用于工业、农业、市政电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸等各行

各业水过滤。反冲洗过滤器可用于对工业水、海水、食品和制药等轻化工工业废水、循环水的过滤，以及乳化液再

生、废油、液态原料等过滤处理等。在冶金工业及石化工业及电厂给排水和循环水系统和涉及到液态的介质过滤等

工艺中，应用自动反冲洗过滤器也日趋广泛，我国现代冶金企业引进的连铸水系统、高炉水系统、热轧用高压水除

鳞系统、乳化液系统以及封闭的水循环系统，液态的介质过滤系统均大量地采用了自动反冲洗过滤器。

直通反冲洗过滤器材料及参数：

公称通径DN	DN50-800
壳体材质	碳钢、不锈钢
滤芯材质	不锈钢等
过滤精度	10目-500目
法兰压力	0.6-2.5MPa
连接方式	法兰连接
法兰密封面	RF、MFM、RJ、TG
垫片材质	PTFE、金属缠绕、丁晴橡胶等

直通反冲洗过滤器工作原理：正常工作时导流蝶板为开启状态，此时水由入口进入，经过滤网滤掉 颗粒杂质。

在过滤过程中，滤网逐渐累积水中的脏物、杂质，形成过 滤杂质层，由于杂质层堆积在滤网的内侧，因此在滤

网的内、外两侧 就形成了一个压差。当过滤器的压差达到预设值时，将开始清洗过程 此间净水供应不断流。清

洗时首先关闭中间的导流蝶板，然后打开排 污阀开始排污，当排污口污水排净时，关闭排污阀并打开导流蝶板完

成排污。ZPG-L型自动反冲洗排污过滤器宜安装在直角弯管上，ZPG-I 型自动反冲洗排污过滤器宜水平或垂直安装，

当直通式垂直安装时 水流方向应该是自上而下，安装时应注意外壳上箭头方向必须与水流 方向一致，正常运行时，

蝶阀处于开启状态，当需要排污时，关闭蝶 阀，打开排污阀直至排出水质变清为止，开启蝶阀，既完成排污过程。

可保泵阀使用延长寿命的优点。

直通反冲洗过滤器尺寸：

规格（DN）	L	A	B	C	排污口（DN）
40	250	180	63	90	15
50	255	185	70	100	15
65	270	190	82	120	20
80	320	225	96	140	25
100	350	250	128	180	32
125	440	320	162	200	40
150	525	380	189	230	50
200	700	520	220	280	65
250	875	660	255	330	80
300	1050	790	294	380	100
350	1200	885	330	450	125
400	1400	1040	377	480	150
450	1550	1145	420	500	150
500	1700	1250	462	580	150
600	2000	1460	537	650	200
700	2280	1720	607	700	200
800	2500	1900	685	820	200

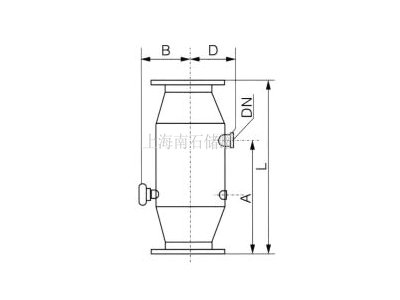

直通反冲洗过滤器结构示意图：



直通反冲洗过滤器应用范围：

钢铁：用于原料场、烧结球团厂水处理过滤，高炉、轧机、连铸机等系统冷却水过滤，高压水除磷系统杂质过滤

汽车：涂装生产线，在汽车、拖拉机、摩托车、发动机制造水,处理系统都有广泛应用

发电厂：用于电厂锅炉高纯水制备的精度预处理部分，发电机冷却水、密封用水的过滤，系13-4统用水量特大

时可作为旁滤处理、全滤处理使用。

石油化工：在循环水场做旁滤处理，可单机或多机型并联主处理，代替滤料过滤，减少滤料过滤负荷，可避免

大量的冲洗耗水，节约成本

农业园林及造纸厂：在有喷头、喷嘴系统中，应减少由于杂质所造成的设备堵塞、磨损，因此需要选择高精度、

高自动化过滤产品机械、食品或其他：对系统进行自动、精度过滤，用来防止冷却水系统堵塞

矿山：过滤井下喷淋水，保证系统工作正常。

给水及污水处理：用于预处理系统中，提高系统运行效率

广泛应用于饮用水处理、建筑循环水处理、工业循环水处理、污水处理、采矿业水处理、高尔夫球场水处理、建

筑、钢铁、石油、化工、电子、发电、纺织、造纸、食品、制糖、制药、塑料、汽车行业等领域。

直通反冲洗过滤器安装方法：

1、安装只需按照设备筒体上箭头指示进水方向连接在管路上；

2、设计、安装时应尽量考虑排污口在下部，便于杂物的顺利排放；

3、排污管就近接入排水沟，且应保持排污顺畅；

4、为便于观察系统工况和日常操作，应在进、出口安装压力表和手动阀门；

5、排污时，应根据排污情况，通过开关阀门，对滤网冲洗10-60秒；

直通反冲洗过滤器安装注意：

过滤器规格的选用应与安装管路相匹配，当过滤器流量不能满足管路要求时，可将两个（或多个）过滤器并联安

装，或做旁滤处理。过滤器应尽量安装在系统要保护的地方，入口低压影响使用，因此也应安装在靠近压力源的

地方。过滤器应串联安装在管路系统中，为保证在停机检修时系统不间断供水，建议系统中设置旁路，过滤器进

出口及旁路均应设置切断用球阀。在有可能发生回流的地方，应在过滤器出口安装止回阀。
