防爆阻火呼吸阀

2016/8/27 8:54:13 浏览:
  • 品牌 上海南石
  • 型号 ZFQ-II
  • 在线订购
产品介绍

                          防爆阻火呼吸阀 防爆阻火呼吸阀

型号:ZFQ-II

防爆阻火呼吸阀集阻火器与呼吸阀为一体,其新颖的结构为国内首创。它是石化储罐必备的新型安全设备,

其最大优点是选用铸钢和铝合金,耐腐蚀性好;波纹阻火层采用不锈钢材料,阻火性能好,耐腐蚀性能好;

 结构简单,易检修,安全方便。

防爆阻火呼吸阀原理:用弹簧限位阀板,由正负压力决定或呼或吸:当容器里面的气压达到超过重压时该阀

打开卸压。具体描述:当储罐内压力与大气压力平衡时,呼吸阀呼出阀瓣与呼出口阀座严密配合,吸入阀瓣与

吸入口阀座严密配合。当储罐内压力超过大气压力值(即产生过高正压)时,罐内高压直接作用于呼吸阀瓣下

方,并克服阀瓣重力以及作用于阀瓣上的外气压力,从而打开呼吸阀瓣由A通道排出罐内过高气压,使罐内压力

与大气压力保持平衡。当储罐内压力低于大气压值(即产生过低负压)时,大气压通过吸气通道B进入并直接作

用于吸入口阀瓣下方,并克服阀瓣重力以及作用于阀瓣上方的罐内压力,从而打开吸入口阀瓣向储罐内补充压力,

使罐内压力与大气压力保持平衡。

材料及参数:

  阀体材料:

  碳钢、不锈钢、铝合金

  阻火芯材料:

  不锈钢阻火波纹板

  密封圈材料:

  聚四氟乙烯

  正压阀盘材料

  不锈钢304、316、铝合金

  负压阀盘材料

  不锈钢304、316、四氟PTFE

  环境温度 ℃

  -30~480

  压力等级MPa

  1.0-4.0

  A级正压

  355Pa (36毫米水柱)

  负压

  295Pa (30毫米水柱)

  B级正压

  980Pa (100毫米水柱)

  负压

  295Pa (30毫米水柱)

  C级正压

  1765Pa (180毫米水柱)

  负压

  295Pa (30毫米水柱)

防爆阻火呼吸阀尺寸:

公称通径

(DN)

铸钢重量

(KG)

安装尺寸(mm)

L

H

D

K

n×φ

25

5.5

200

165

115

85

4*14

32

8

230

185

140

100

4*18

40

8

255

210

150

110

4*18

50

9

255

210

165

125

4*18

65

12.5

270

220

185

145

4*18

80

15

320

240

200

160

8*18

100

18

330

270

220

180

8*18

150

28

400

330

285

240

8*22

200

43

460

370

340

295

8*22

250

60

540

410

395

350

12*22

300

86

620

470

445

400

12*23

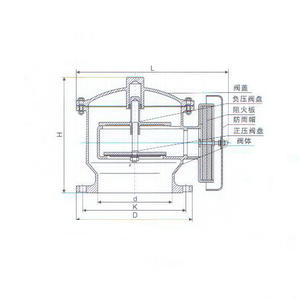

防爆阻火呼吸阀结构示意图:

                                            防爆阻火呼吸阀结构图

主要性能特点:

1:新型防爆阻火呼吸阀材质采用:铸钢,不锈钢耐腐蚀性好。

2:阀盘、阀封环采用不锈钢、聚四氟乙烯材料。耐低温、防冻性能好。

3:该阀是安装在固定顶罐上的通风装置,减少油品的蒸发消耗,控制储罐压力作用。

4:本阀具有通风量大,泄露量小,耐腐蚀,防冻性能好。

5:他能对石油储罐内外压力进行自动调节的特点。

6:结构简单,重量轻,易检修,安装方便

7:阻爆性能合格,连续13次阻爆性能试验每次都能阻止火焰蔓延。

8:耐低温防冻性能合格:在-42度操作2小时,压力阀盘、真空阀盘和密封均无变形现象,完全符合标准要求。

9:在常温36度连续操作72小时,动作10000次,压力阀盘、真空阀盘和导杆接触面无任何磨损和碰伤迹象,

导杆升降灵敏无卡死现象。

防爆阻火呼吸阀安装:1、阻火呼吸阀应安装在储罐气源的最高点,以降低物料蒸发损耗和以便顺利地提供通

向呼吸阀最直接和最大的通道。通常对于立式罐,呼吸阀应尽量安装在罐顶中央顶板范围内,对于罐顶需设隔

热层的储罐、可安装在梯子平台附近;

2、当需要安装两个呼吸阀时,它们与罐顶中心应对称布置;

3、若阻火呼吸阀用在氮封罐上,则氮气供气管的接管位置应远离呼吸阀接口,并由罐顶部插入储罐内约 200

mm ,这样氮气进罐后不直接排出,达到氮封的目的。

上海南石是专业的呼吸阀生产厂家,公司生产的产品:呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝合金

圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。

欢迎您访问我们的网站【http://www. shzhqcj.com】, 如果您对产品、服务有任何建议或者疑问的话,请立即联

系我们!我们一定会尽心尽力为您提供优质的服务!电话:021-62603462。
