管道散热放空阻火器
- 品牌 上海南石
- 型号 HGS-07
管道散热放空阻火器也称丝网阻火器，是早期国内沿用的一种阻火器，适用于储罐闪点低于28℃的甲类、油品、
氢氧液化类和闪点低于60℃的煤油、柴油、甲笨、原油等，HGS-07阻火器是作用于加热炉的燃气管道上。应安
装在燃料气进入喷嘴前的燃料气管道上，以防止回火。当喷嘴回火时，阻火器内金属网由于器壁效应转化为热能
使火熄灭，防止因回火而引起燃料气管道内爆炸的危险。其特点是制作简单、维护成本低，主要用于对安全要求
不是很高的场合。
管道散热放空阻火器性能特点：
1、连续13次阻爆性能试验每次均能阻火。
2、耐烧性能合格，耐烧试验1小时无回火现象。
3、壳体水压试验2.4MPA无泄漏。
4、阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。
管道散热放空阻火器标准：法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等
级）执行标准：GB13347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道
阻火器选用、检验及验收》、HG/T20570.19-95《阻火器的设置》。阻火器生产、检验和验收标准：SY/T0512-1
996《石油储罐阻火器》、测试依据：GB5908-86《石油储罐阻火器性能和实验方法》。
阻火器主要参数：
|
壳体材质 |
碳钢、不锈钢 |
|
阻火芯件材质 |
不锈钢钢丝网 |
|
密封垫片 |
丁晴橡胶聚四氟乙烯金属垫片 |
|
螺帽螺栓 |
20# 304 304L 316 316L |
|
规格 |
DN20-250 |
|
压力等级 |
PN1.0-4.0MPa |
|
境温度 |
CS:-30℃～+350℃SS:-80℃～+480℃ |
|
防爆等级 |
BS5501 ⅡA ⅡB ⅡC |
|
连接方式 |
法兰连接 |
管道散热放空阻火器连接尺寸：
|
规格 DN |
外形尺寸（mm） |
重量 KG/台 |
||||
|
L |
H |
D |
K |
n-d |
||
|
20 |
120 |
220 |
105 |
75 |
4*14 |
5 |
|
25 |
130 |
240 |
115 |
85 |
4*14 |
6.5 |
|
32 |
150 |
260 |
135 |
100 |
4*18 |
9 |
|
40 |
170 |
280 |
145 |
110 |
4*18 |
11 |
|
50 |
190 |
300 |
160 |
125 |
4*18 |
14 |
|
65 |
210 |
320 |
180 |
145 |
4*18 |
18 |
|
80 |
220 |
340 |
200 |
160 |
8*18 |
21 |
|
100 |
240 |
380 |
220 |
180 |
8*18 |
25 |
|
120 |
280 |
420 |
245 |
210 |
8*18 |
35 |
|
150 |
330 |
450 |
285 |
240 |
8*22 |
45 |
|
200 |
380 |
520 |
340 |
295 |
12*22 |
70 |
|
250 |
450 |
600 |
405 |
355 |
12*26 |
95 |

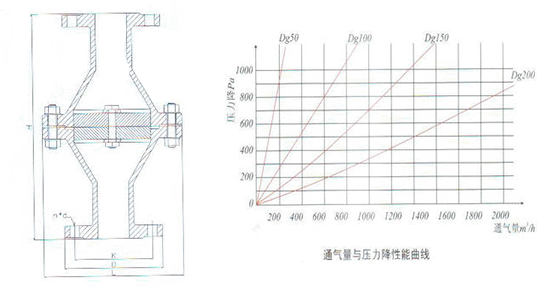

管道散热放空阻火器结构示意图：
放空阻火器安装维护保养：
1、为了确保氧气阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读说明书，并仔细核对标牌与所装
管线要求是否一致。管道散热放空阻火器维修保养:
2、氧气阻火器上的流向标记必须与介质流向一致。
3、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。
4、被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。
5、清洗氧气阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。
上海南石是专业的阻火器生产厂家，公司生产的产品：呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝合金
圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。
尊敬的用户：欢迎您访问我们的网站【http://www.shzhqcj.com】, 如果您对产品、服务有任何建议或者疑问的
话，请立即联系我们！我们一定会尽心尽力为您提供优质的服务！电话：021-6260346。
声 明：
以上产品描述中所有文字、数据、图片仅供参考具体以实物为准；实际型号由使用环境及使用工况决定！如果您需要更详细了解产品的相关信息或索取相关资料请联系我们！
