铝合金大口径阻火器

型号：SCZ200-6

产品说明：铝合金大口径阻火器是安装在石油、化工、化纤储罐顶上，与呼吸阀、呼吸人孔、通气孔配套使

用的安全产品。其功能为允许气体通过，对火焰起到阻止、窒息的作用。我公司生产的阻火器采用不锈钢“N"形、

双层波纹带为阻火芯件，壳体材料可根据贮存介质的不同，有铝合金、碳钢和各种牌号的不锈钢。其结构由中

石化北京设计院设计，科学合理，造型美观。阻火器结构设计：产品由芯件和壳体两部份组成，芯件是核心，

是由两层超薄的不锈钢带，一条被压成波N形，另一条平面钢带则将它围绕圆心紧紧缠绕而成。从而构成无数

个端面，是小三角形直通流道，而且在芯件内部有一个十字结构的支架（或在表面压上丫形架）借以增强芯件

的牢靠性，避免芯件被点燃的介质所产生的爆炸压力冲散。介质从三角形狭道中通过，阻火器也正是通过它来

阻止火焰在管道中的蔓延，其原理为“器壁效应"，就是火焰与器壁的碰撞进行能量转换，降低了温度。以此原理

来设计三角形孔的高度阻止火焰的通过，再加上足够的流道长度来吸收火焰的热量，使其在芯件中熄灭，避免了

气体在芯件的另一

端被复燃的可能性。

产品主要技术参数：

称口径：	DN50-200
公称压力：	0.6Mpa
工作温度：	-30℃- +60℃
阀体材质：	铝合金
阻火芯材质：	不锈钢阻火波纹板
密封圈垫片：	丁晴橡胶聚四氟乙烯金属垫片
制造标准	GB5908-86 SY7511-87
防爆等级：	BS 5501:ⅡA ⅡB ⅡC
连接方式：	法兰连接

工作原理：阻火器是应用火焰通过热导体的狭小孔隙时，由于热量损失而熄灭的原理设计制造。作用是防止

外部火焰窜入存有气体的设备、管道内或阻止火焰在设备、管道间蔓延。主要分为传热作用和器壁效应。

铝合金大口径阻火器尺寸：

规格（DN）	D1	Do	H	N	孔径
50	140	110	175	4	Φ14
80	185	150	215	4	Φ14
100	205	170	220	4	Φ18
150	260	225	240	8	Φ18
200	315	280	260	8	Φ18

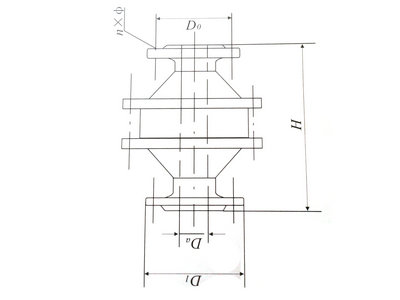

铝合金大口径阻火器结构图：



阻火器性能特点：

1：波纹阻火器材质采用：铸钢，不锈钢，铝合金耐腐蚀性好。

2：结构合理，重量轻，易检修，安装方便。

3：阻火器芯子采用不锈钢材料，耐腐蚀，易与清洗。

4：阻爆性能合格，连续13次阻爆性能试验每次都能阻火。

5：耐烧性能合格，耐烧试验1小时无回火现象。

6：水压试验合格。

产品安装与维护：阻火器与管路连接可水平安装也可垂直安装。定期检查，一旦发现堵塞，应用高压蒸气、

压缩空气或有机溶剂清冼，如发现芯件机械性损坏或被介质腐蚀后，应立即更换。

上海南石是专业的阻火器生产厂家，公司生产的产品：呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝

合金圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。
