防静电储罐量油孔

2016-9-8 9:35:35 浏览:
  • 品牌 上海南石
  • 型号 GLY-L
  • 在线订购
产品介绍

                                                 防静电量油孔

防静电储罐量油孔是用来测量罐内油面高低和调取油样的专门附件。每个油罐顶上设置一个,大都设在罐

梯平台附近。测量孔的直径为150毫米,设有能密闭的孔盖和松紧螺栓设有盖扣松紧螺栓,盖下密封槽和耐

油胶垫,管内侧导向槽。当量油尺寸测量油料时必须直沿导向槽投下测量,严禁与管壁接触划碰。铝合金旋

转式量油孔设有盖扣松紧螺栓,盖下密封槽和耐油胶垫,管内侧导向槽。当量油尺寸测量油料时必须直沿导

向槽投下测量,优质黄铜阀体起到金属与管壁接触划碰不产生火花。量油孔构造主要由阀体、旋转闩、拉力

肾、密封盖、滚动栓组成。

防静电储罐量油孔应用:需要测量时,先打开锁,旋开螺杆、翻开测量口密封件,将窄口式测量组件放在

上盖中间拧紧,再按下中间密封操作手柄,就能打开筒体密封件,此时将测量尺从上方窄口缝中伸入,即可

测量液位的标高。

产品参数材料表

 壳体材质

 铝合金

 密封件材质

 耐油石棉橡胶、丁晴橡胶、聚四氟乙烯

 公称口径

 DN100-200

 连接方式

 法兰链接

 使用温度

 -20~+60

 公称压力

 0.6 MPa

防静电储罐量油孔尺寸说明

规格

材质

公称压力Mpa

安装孔距mm

说明

DN80





铝合金





0.6

160

旋转式

DN100

0.6

170

旋转式

DN100

1

180

旋转式

DN150

0.6

225

脚踏式

DN150

1.6

240

脚踏式

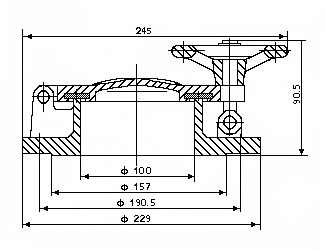

防静电储罐量油孔结构示意图

                    防静电量油孔结构图

防静电储罐量油孔的维护:侧开旋转式量油孔经常启闭,容易损坏而发生漏气,因此要定期鉴定其严密性

鉴定时,在孔的边缘涂上一层薄油漆,将孔盖轻轻盖上,用手加一定力,如衬垫上映有明显完整的痕迹,

可以认为合格。若痕迹残缺不全,说明孔盖已不严密,应更换垫圈。

上海南石是专业的储罐量油孔生产厂家,公司生产的产品:呼吸阀、阻火器、阻火透气帽、防火真空压力帽、

铝合金圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。

尊敬的用户:欢迎您访问我们的网站【http://www.shzhqcj.com如果您对产品、服务有任何建议或者疑问

的话,请立即联系我们!我们一定会尽心尽力为您提供优质的服务!电话:021-6260346
