铝合金D型快速接头

2016/9/30 15:47:06 浏览:
  • 品牌 上海南石
  • 型号 KSJ-D
  • 在线订购
产品介绍

D型快速接头就是利用简单的装置,不需要辅助工个(扳手、管子钳)而达到对管路的快速连接和开启。与用户

接按提供有螺纹连接和光杆式连接。并可根据用户要求进行设计、配置其它连接形式,其快速装置可分为:1

扳把式 2、插入式。扳把式快速接头的特点: 结构简单、操作方便、通过扳把的拉压完成接头的快速连接和开启。

铝合金D型快速接头特点:本产品外形美观,耐腐蚀性强,在结构上应用偏心原理实现自动锁紧,安全可靠易于

操作,适用于各种条件及连接需要。

铝合金D型快速接头材质及参数:

材质为:铝合金。

规格:1/2-6

钢管通径:DN15-DN150

公称压力: 16-70KG的压力

适用温度:-30~230

螺纹类型:NPTPTPS DIN

连接:螺纹连接、扳把式

螺纹类型:NPTPTPS DIN

铝合金D型快速接头特点:

1、省时省力:通过快速接头拆断和连接油路时,动作简单、节省时间和人力。

2、省油:折断油路时,快速接头上的单项阀可封闭油路,油不会流出,避免油液油压损失。

3、环保:快速接头折断和连接时,油不会洒漏,保护环境。

4、设备设计独特,方便运输:大型设备或是需要便于携带的液压工具,使用快速接头分拆后运输,到达目的地后

再组装使用。

5、经济:以上各种优点都为客户创造了经济价值。

铝合金D型快速接头使用注意事项:

1、请不要用于适用流体以外的流体。

2、使用时不要超过最高使用压力限制。

3、不要在使用温度范围以外使用,防止造成密封材料磨损或泄漏。

4、不要进行人为的击打、弯曲、拉伸、防止造成破损。

5、不要在混入金属粉或砂尘等地方使用,防止造成工作不良或泄漏。

6、螺纹类的安装,在安装时不要超过最大紧固扭矩,防止造成破损。

7、不要使用带裂缝的软管,防止造成泄漏或脱落。

8、如用于有震动、冲击的机器会造成耐久性降低。

9、使用流体必须是经过过滤器过滤的洁净流体。

10、不要拆卸快速接头。

铝合金D型快速接头主要外形尺寸:

Size

DIM

A

B

C

D

15

1/2

18.6

44

42

29

20

3/4

24.1

49

52

34

25

1

30.3

59

58

39

32

5/4

38.9

64

72

45

40

3/2

44.8

66

78

45

50

2

56.6

74

93

51

65

5/2

72.2

79

107

52

80

3

85

83

130

55

100

4

110

89

158

57

125

5

135.4

91

188

58

150

6

161

93

225

58

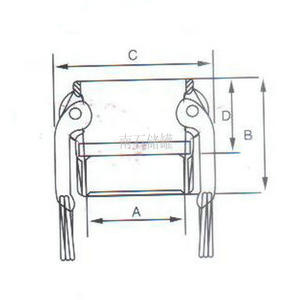

铝合金D型快速接头结构示意图:



上海南石是专业的铝合金D型快速接头生产厂家,公司生产的产品:呼吸阀、阻火器、阻火透气帽、防火真空压

力帽、铝合金圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。

尊敬的用户:欢迎您访问我们的网站【http://www.shzhqcj.com】, 如果您对产品、服务有任何建议或者疑问的

话,请立即联系我们!我们一定会尽心尽力为您提供优质的服务!电话:021-6260346。

声 明:
以上产品描述中所有文字、数据、图片仅供参考具体以实物为准;实际型号由使用环境及使用工况决定!如果您需要更详细了解产品的相关信息或索取相关资料请联系我们!
