不锈钢阻火器主要外形尺寸及安装结构图
不锈钢阻火器由芯件和壳体两部份组成，芯件是核心，是由两层超薄的不锈钢带，一条被压成波N形，另一条
平面钢带则将它围绕圆心紧紧缠绕而成。从而构成无数个端面，是小三角形直通流道，而且在芯件内部有一个
十字结构的支架（或在表面压上丫形架）借以增强芯件的牢靠性，避免芯件被点燃的介质所产生的爆炸压力冲
散。介质从三角形狭道中通过，阻火器也正是通过它来阻止火焰在管道中的蔓延，其原理为“器壁效应"，就是
火焰与器壁的碰撞进行能量转换，降低了温度。以此原理来设计三角形孔的高度阻止火焰的通过，再加上足够
的流道长度来吸收火焰的热量，使其在芯件中熄灭，避免了气体在芯件的另一端被复燃的可能性。

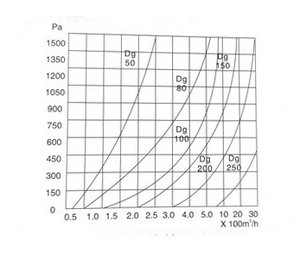

不锈钢阻火器材质及参数：
|
公称口径： |
DN25-600 |
|
公称压力： |
0.6—6.4Mpa |
|
工作温度： |
-30℃- +480℃ |
|
阀体材质： |
不锈钢304、316 |
|
阻火芯材质： |
不锈钢阻火波纹板 |
|
密封圈垫片： |
丁晴橡胶聚四氟乙烯金属垫片 |
|
制造标准 |
GB5908-86 SY7511-87 |
|
防爆等级： |
BS 5501:ⅡA ⅡB ⅡC |
|
连接方式： |
法兰连接、丝扣、焊接 |
不锈钢阻火器工作原理：阻火器是由能够通过气体的许多细小、均匀或不均匀的通道或孔隙的固体材质所组成，
对这些通道或孔隙要求尽量的小，小到只要能够通过火焰就可以。这样，火焰进入阻火器后就分成许多细小的
火焰流被熄灭。火焰能够被熄灭的机理是传热作用和器壁效应。
不锈钢阻火器主要外形尺寸：
|

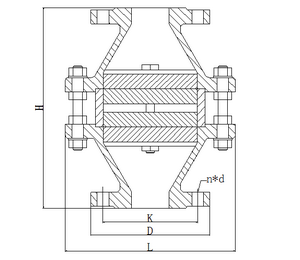

不锈钢储罐阻火器尺寸： |
|||||
|
公称口径 DN(mm) |
安装尺寸（mm） |
||||
|
L |
H |
D |
K |
N-d |
|
|
DN25 |
130 |
150 |
Φ115 |
Φ85 |
4*14 |
|
DN32 |
1555 |
170 |
Φ130 |
Φ100 |
4*18 |
|
DN40 |
155 |
170 |
Φ145 |
Φ110 |
4*18 |
|
DN50 |
170 |
180 |
Φ160 |
Φ125 |
4*18 |
|
DN65 |
190 |
185 |
Φ180 |
Φ145 |
4*18 |
|
DN80 |
220 |
200 |
Φ195 |
Φ160 |
8*18 |
|
DN100 |
240 |
210 |
Φ215 |
Φ180 |
8*18 |
|
DN150 |
320 |
250 |
Φ280 |
Φ240 |
8*22 |
|
DN200 |
370 |
270 |
Φ335 |
Φ295 |
8*22 |
|
DN250 |
440 |
300 |
Φ395 |
Φ350 |
12*22 |
|
DN300 |
500 |
340 |
Φ465 |
Φ410 |
12*22 |
|

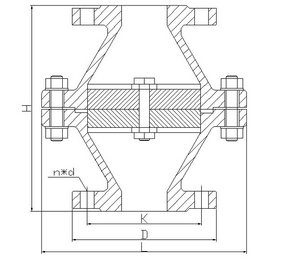

不锈钢管道阻火器尺寸： |
|||||
|
DN15 |
125 |
142 |
Φ95 |
Φ65 |
4*14 |
|
DN20 |
125 |
142 |
Φ105 |
Φ75 |
4*14 |
|
DN25 |
130 |
155 |
Φ115 |
Φ85 |
4*14 |
|
DN32 |
150 |
168 |
Φ135 |
Φ100 |
4*18 |
|
DN40 |
170 |
180 |
Φ150 |
Φ110 |
4*18 |
|
DN50 |
190 |
200 |
Φ165 |
Φ125 |
4*18 |
|
DN65 |
205 |
210 |
Φ180 |
Φ145 |
8*18 |
|
DN80 |
220 |
220 |
Φ200 |
Φ160 |
8*18 |
|
DN100 |
240 |
240 |
Φ220 |
Φ180 |
8*18 |
|
DN125 |
280 |
260 |
Φ245 |
Φ200 |
8*18 |
|
DN150 |
330 |
285 |
Φ285 |
Φ240 |
8*22 |
|
DN200 |
380 |
325 |
Φ340 |
Φ295 |
12*22 |
|
DN250 |
450 |
365 |
Φ405 |
Φ355 |
12*26 |
|
DN300 |
520 |
400 |
Φ460 |
Φ410 |
12*26 |
|
DN350 |
595 |
420 |
Φ520 |
Φ470 |
16*26 |
|
DN400 |
645 |
450 |
Φ580 |
Φ525 |
16*30 |
|
DN450 |
710 |
480 |
Φ640 |
Φ585 |
20*30 |
|
DN500 |
780 |
520 |
Φ715 |
Φ650 |
20*33 |
|
DN600 |
895 |
550 |
Φ840 |
Φ770 |
20*36 |
|
不锈钢燃气阻火器尺寸： |
|||||
|
DN15 |
125 |
142 |
Φ95 |
Φ65 |
4*14 |
|
DN20 |
125 |
142 |
Φ105 |
Φ75 |
4*14 |
|
DN25 |
130 |
155 |
Φ115 |
Φ85 |
4*14 |
|
DN32 |
150 |
168 |
Φ135 |
Φ100 |
4*18 |
|
DN40 |
170 |
180 |
Φ150 |
Φ110 |
4*18 |
|
DN50 |
190 |
200 |
Φ165 |
Φ125 |
4*18 |
|
DN65 |
205 |
210 |
Φ180 |
Φ145 |
8*18 |
|
DN80 |
220 |
220 |
Φ200 |
160 |
8*18 |
|
DN100 |
240 |
240 |
Φ220 |
Φ180 |
8*18 |
|
DN125 |
280 |
260 |
Φ245 |
Φ210 |
8*18 |
|
DN150 |
330 |
285 |
Φ285 |
Φ240 |
8*22 |
|
DN200 |
380 |
325 |
Φ340 |
Φ295 |
12*22 |
|
DN250 |
450 |
365 |
Φ405 |
Φ335 |
12*26 |
|
DN300 |
520 |
400 |
Φ460 |
Φ410 |
12*26 |
|
DN350 |
595 |
420 |
Φ520 |
Φ470 |
16*26 |
|
DN400 |
645 |
450 |
Φ580 |
Φ525 |
16*30 |
|
DN450 |
710 |
480 |
Φ640 |
Φ585 |
20*30 |
|
DN500 |
780 |
520 |
Φ715 |
Φ650 |
20*33 |
|
DN600 |
895 |
550 |
Φ840 |
Φ770 |
20*36 |
|

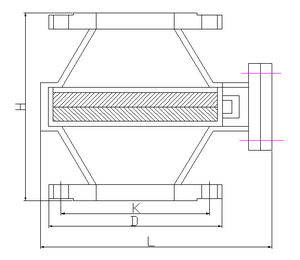

不锈钢抽屉式阻火器尺寸： |
|||||
|
DN40 |
210 |
190 |
Φ110 |
Φ135 |
4*18 |
|
DN50 |
250 |
274 |
Φ110 |
Φ140 |
4*18 |
|
DN80 |
295 |
310 |
Φ150 |
Φ165 |
8*18 |
|
DN100 |
338 |
330 |
Φ170 |
Φ205 |
8*18 |
|
DN125 |
350 |
345 |
Φ210 |
Φ240 |
8*22 |
|
DN150 |
420 |
368 |
Φ225 |
Φ260 |
8*22 |
|
DN200 |
495 |
455 |
Φ280 |
Φ315 |
8*22 |
|
DN250 |
500 |
465 |
Φ335 |
Φ375 |
12*22 |
|

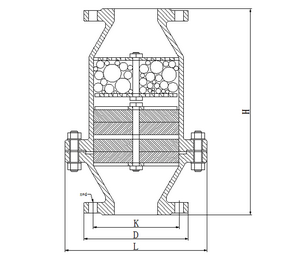

不锈钢砾石阻火器尺寸 |
|||||
|
DN20 |
130 |
280 |
Φ105 |
Φ75 |
4*14 |
|
DN25 |
135 |
290 |
Φ115 |
Φ85 |
4*14 |
|
DN32 |
155 |
300 |
Φ135 |
Φ100 |
4*18 |
|
DN40 |
170 |
320 |
Φ145 |
Φ110 |
4*18 |
|
DN50 |
190 |
340 |
Φ160 |
Φ125 |
4*18 |
|
DN65 |
210 |
355 |
Φ180 |
Φ145 |
4*18 |
|
DN80 |
220 |
380 |
Φ195 |
Φ160 |
8*18 |
|
DN100 |
240 |
410 |
Φ215 |
Φ180 |
8*18 |
|
DN125 |
280 |
450 |
Φ240 |
Φ210 |
8*18 |
|
DN150 |
325 |
500 |
Φ285 |
Φ240 |
8*22 |
|
DN200 |
380 |
560 |
Φ340 |
Φ295 |
12*22 |
|
DN250 |
450 |
640 |
Φ405 |
Φ355 |
12*26 |
|
DN300 |
510 |
700 |
Φ460 |
Φ410 |
12*26 |
不锈钢阻火器外形结构图：
