不锈钢阻火呼吸阀

不锈钢阻火呼吸阀型号：ZFQ-I

不锈钢阻火呼吸阀适用于储存内点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、笨、甲笨、煤

油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用，它在-35℃-60℃的温度环境中正常工作。阻

火呼吸阀集阻火器功能与呼吸阀功能为一体，其新颖的结构为国内首创。它是石化储罐必备的新型安全设备，

其最大优点是阻火呼吸性能好，重量轻，维修方便。

工作原理：阻火呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品，防爆阻火呼吸阀充分利用储罐

本身的承压能力来减少介质排放，其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。当罐内

介质的压力在防爆阻火呼吸阀的控制操作压力范围之内时，防爆阻火呼吸阀不工作，保持油罐的密闭性；当往

罐内补充介质，使罐内上部气体空间的压力升高，达到防爆阻火呼吸阀的操作正压时，压力阀被顶开，气体从

防爆阻火呼吸阀呼出口逸出，使罐内压力不在继续增高；当往罐外抽出介质，使罐内上部气体空间的压力下降，

达到防爆阻火呼吸阀的操作负压时，罐外的大气将顶开防爆阻火呼吸阀的负压阀盘顶开，使外界气体进入罐内，

使罐内的压力不再继续下降，让罐内与罐外的气压平衡，来保护储罐的安全装置，并且呼出和吸入的气体需要

通过防爆阻火波纹，能够杜绝火源进入储罐。

主要材料及参数：

不锈钢阻火呼吸阀标准：根据国家标准（石油化工企业设计防火规范）《GB50160-92》的规定：“甲、乙

类液体的固定顶罐，应设阻火器和呼吸阀”的要求，呼吸阀和阻火器是不可缺少的安全设施。它不谨可使罐内

压保持正常状态，防止罐内超压或超真空度且可减少罐内液体挥发损耗。按（石油储罐呼吸阀）（SY7511-

87）、（石油储罐阻火器阻火性能和试验方法）（GB5908-86）等标准进行制造和试验、检验。或按客户指

定标准。法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）。

不锈钢阻火呼吸阀尺寸：

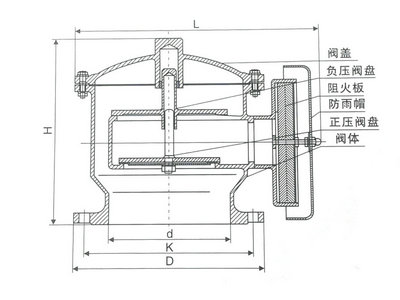

产品结构图：

不锈钢阻火呼吸阀结构图
