铝合金旋转式量油孔

铝合金旋转式量油孔是储油罐顶部的主要设备之一，安装于油罐顶部。主要用于测量罐内油品的标高以及取

样等；盖下面嵌有耐油胶垫，以保持壳体和盖之间的密封，应垂直安装在油罐顶部，不允许有倾斜。使用时，

松动手轮后即可将上盖打开进行操作。

产品参数材料表：

铝合金旋转式量油孔尺寸说明：

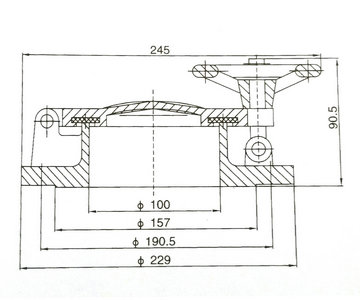

产品尺寸结构示意图：

铝合金旋转式量油孔结构图

铝合金旋转式量油孔设有盖扣松紧螺栓，盖下密封槽和耐油胶垫，管内侧导向槽。当量油尺寸测量油料时

必须直沿导向槽投下测量，优质黄铜阀体起到金属与管壁接触划碰不产生火花。量油孔构造主要由阀体、旋

转闩、拉力肾、密封盖、滚动栓组成。

铝合金量旋转式油孔的维护：量油孔经常启闭，容易损坏而发生漏气，因此要定期鉴定其严密性。鉴定时

在孔的边缘涂上一层薄油漆，将孔盖轻轻盖上用手加一定力，如衬垫上映有明显完整的痕迹就可以认为合格。

若痕迹残缺不全，说明孔盖已不严密，应更换垫圈。
