阻火透气帽(简称透气帽)是保证加油站、油罐等透气安全的重要配套设备，阻火透气帽的顶帽采用耐火不锈钢

板，壳体为碳钢、不锈钢、铝合金。阻火芯有不锈钢波纹板和铝波纹板两种，符合CB-5908-2005的技术要求。

当油罐料膨胀或进油时，即通过阻火芯波纹板向外排气，并阻止和杜绝一切火源从此通过，确保油罐安全。我

公司生产的阻火透气帽综合国外的先进技术，配之先进的加工设备和完善的检测装置，具有结构紧凑、可靠性

高，阻火芯件防爆、防腐、阻火性能强、便于清洗等优点,特别适合于加油站、大型油库储罐，燃气锅炉等容器。

阻火透气帽工作原理:大多数阻火透气帽是由能够通过气体的许多细小、均匀或不均匀的通道或孔隙的固体材质

所组成，对这些通道或孔隙要求尽量的小，小到只要能够通过火焰就可以。这样，火焰进入阻火器后就分成许多

细小的火焰流被熄灭。火焰能够被熄灭的机理是传热作用和器壁效应。

主要材料及参数：

阀体材料	碳钢WCB、不锈钢304、316、
阻火芯件材料	不锈钢防爆阻火波纹板
公称压力(MPa)	0.6～2.5
公称口径	DN50-300
工作温度℃	-30—+180
防爆级别	BS5501:ⅡA、ⅡB、ⅡC

阻火透气帽标准：制造、检测标准：按（石油储罐呼吸阀）SY7511-87、（石油储罐阻火器阻火性能和试

验方法GB5908-86等标准进行制造和验收。执行标准：GB13347-92《石油气体管道阻火器阻火性能和试验

方法》、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》、HG/T20570.19-95《阻火器的

设置》。阻火器生产、检验和验收标准：SY/T0512-1996《石油储罐阻火器》、测试依据：GB5908-86《

石油储罐阻火器性能和实验方法》。法兰标准：GB、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注

明压力等级）

阻火透气帽性能：

1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。

2、耐烧性能合格，耐烧试验1小时无回火现象。

3、壳体水压试验合格。本产品结构合理，重量轻、耐腐蚀。易检修，安装方便。阻火器芯子采用不锈钢材

料, 耐腐蚀易于清洗。

外形尺寸：PN1.0MPa

公称口径 DN（mm）	外形尺寸（mm）
	L	H	D	K	n-φ
50	165	150	160	125	4*18
80	210	190	195	160	6*18
100	230	220	215	180	8*18
150	320	260	280	240	8*22
200	370	300	340	295	8*22
250	435	340	395	350	12*22
300	500	380	445	400	12*22

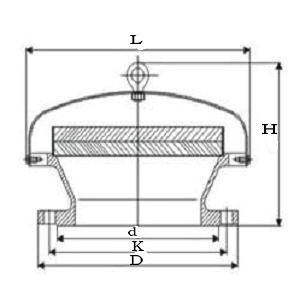

FZT-I阻火透气帽结构图：



安装维修：防雨阻火帽垂直安装在油罐的顶部。阻火透气帽安装前将法兰保护盖取掉，垂直安装于管道末端；

安装使用后，要经常检查防爆阻火透气帽的阻火芯件是否堵塞，变形或者锈蚀；检修时将通气罩上的盖螺丝

拧开，并松开固定阻火芯的螺钉。若阻火芯件发生堵塞变形，要及时清理杂物或更换新的阻火芯件，以便保

证透气帽良好的通气量及阻火性能。
