不锈钢全天候呼吸阀

不锈钢全天候呼吸阀时储罐必不可少的安全装置，安装在储罐的罐顶其作用是维护储罐气压平衡，减少介质

挥发的安全节能产品，呼吸阀充分利用储罐本身的承压能力来减少介质排放，其原理是利用正负压阀盘的重量

来控制储罐的排气正压和吸气负压；当往罐外抽出介质，使罐内上部气体空间的压力下降，达到呼吸阀的操作

负压时，罐外的大气将顶开呼吸阀的负压阀盘顶开使外界气体进入罐内，使罐内的压力不再继续下降让罐内与

罐外的气压平衡，来保护储罐的安全装置。本产品常与储罐波纹阻火器配套使用。

全天候呼吸阀材料及参数说明：

不锈钢全天候呼吸阀性能特点：该产品壳体选用不锈钢和铝合金，耐腐蚀性好；阀盘采用四氟材料耐低温，

防冻性能好；结构简单易检修安全方便；全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。

不锈钢全天候呼吸阀工作原理：呼吸阀是依靠重力来调节的，当容器里面气压达到超过重压时该阀打开卸压。

具体描述：当储罐内压力与大气压力平衡时，呼吸阀呼出阀盘与呼出口阀座严密配合，吸入阀盘与吸入口阀座

严密配合。当油罐内压力超过大气压力值（即产生过高正压）时，油罐内高压直接作用于呼吸阀盘的下方，克

服阀盘重力以及作用于阀盘上的外气压力，从而打开呼吸阀盘由A通道排出罐内过高气压，使罐内的压力与大气

压力保持平衡。当储罐内的压力低于大气压值（即产生过低负压）时，大气通过吸气通道B进入并直接作用于吸

入口阀盘的下方，克服阀盘重力以及作用于阀盘上方的罐内压力，打开吸入口阀盘向储罐内补充压力，使罐内

压力与大气压力能保持平衡。

不锈钢全天候呼吸阀安装尺寸：（1.0MPa）

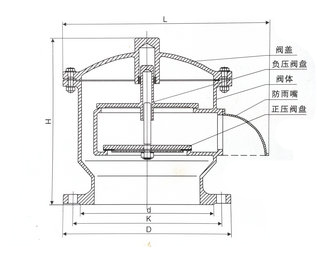

不锈钢全天候呼吸阀外形结构示意图：

不锈钢全天候呼吸阀结构图

不锈钢全天候呼吸阀标准：根据国家标准（石油化工企业设计防火规范）《GB50160-92》的规定：“甲、乙类

液体的固定顶罐，应设阻火器和呼吸阀”的要求，呼吸阀和阻火器是不可缺少的安全设施。它不谨可使罐内压保

持正常状态，防止罐内超压或超真空度且可减少罐内液体挥发损耗。按（石油储罐呼吸阀）（SY7511-87）、

法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）。

引用标准：

G B 1348球墨铸铁件

G B /T 1804公差与配合未注公差尺寸的极限偏差

GB 6414铸件尺寸公差

GB 9113- 9122 钢制管法兰

GB 9123 钢制管法兰盖

GB 9125 钢制管法兰技术条件

GB 9438铝合金铸件技术条件

GB 9439 灰铸铁件

G B /T 13306标牌
