铝合金管夹阀

铝合金管夹阀是由左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成；其原理：当顺转手轮时，

使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成

阀门开闭工作。另外因橡胶管套承力，因此在开关时操作人员旋转手轮时只要感到适量抵触，均己达到开闭

极点切勿尽力或多人辅助禁用其他工具开闭。GJ41X铝合金管夹阀适用化工，石油、发电、碱厂、选矿、水

泥、选煤、非金属等行业，可快速控制管路浓度砂粒状流量与截止。

铝合金管夹阀工作原理：在控制介质未输入时，胶套和阀体之间的空腔与大气连通，胶套受流体压力处于向

外张紧状态。由于管套内有一定角度排列的增强帘布层，使管套轴向和径向压力相互平衡，所以管套的长度

与直径不会因流体压力而变化。当控制介质进入管套与阀体之间的空腔时，管套在介质压力下变形截流。

铝合金夹管阀特点：

1、管阀同径:结构新颖简单，橡胶套内径与管道相同，局部阻力损失小。

2、无泄漏：无密封点，控制介质空间和阀门通道完全隔离，不会发生内外泄漏现象。

3、含杂关闭: 依靠橡胶套变形实现启闭，即使流体含固体颗粒或纤维杂质也不会阻塞均可完全迅速地将其包裹关闭。

4、适用面广：结构简单，仅三个部件，可代替体积大、结构复杂的阀门，尤其适用于有防爆要求的场合。

5、高效长寿：独特的含增强帘布的橡胶管套，能够经受高频率的启闭作业耐酸、碱和化学介质具有很长的使用寿命。

6、安装简单：阀门安装无方向性，使用管道无需清洗，一旦橡胶套损坏，更换简单迅速。

7、控制方便：根据需要可实现就地或远距离自动化操作控制。

铝合金管夹阀主要外形尺寸：

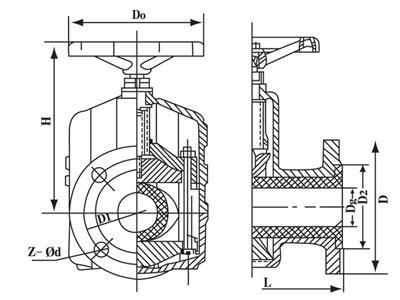

铝合金管夹阀外形结构示意图：

铝合金管夹阀安装使用注意事项：

1：压缩空气的杂质和水份影响胶套的使用寿命，应在气路中设置过滤器，除去杂质和水份。

2：在配管时充分清除管道和接头中的杂质、切屑粉末等。

3：维修保养胶套时，务必事先关闭供气阀门，并将启动回路中的压缩空气排尽后，方可进入维修作业。

4：避免气阀胶套发生冻结，应该在摄氏5℃以下使用时，应使用干燥器处理干燥空气。

管夹阀安装与维护：

1、本阀门在管道上任意安装，没有介质流向限制。

2、本阀门维护成本低，没有需要定期更换的阀座、密封填料、密封圈或伸缩管。

3、胶管是管夹阀唯一需要更换的零件，一旦更换了胶管，阀门就像新阀门一样。

4、本阀门很少需要其他零件库存，一般建议客户购买本阀门的时候多备几条胶管。
