罐顶通气管|储罐透气孔安装尺寸及结构示意图
罐顶通气管|储罐透气孔采用材质碳钢或不锈钢焊接而成，口径为DN50-300mm,压力为0.6-1.6MPa，也可按
客户要求定做非标通气管。一般安装于重质油罐顶部起呼吸作用。通气管也可以安装在蓄水池、水箱及排水管
道内补充新鲜空气，以减轻金属管的腐蚀，延长使用寿命。能快速地将蓄水池及水箱内的水蒸气及有害气体排
出，内置纱布纱网能有效的阻止防止病媒、昆虫和尘埃进入以破坏水质。
罐顶通气管|储罐透气孔材料及参数：
|
壳体：碳钢、不锈钢 304、不锈钢 316L 密封件：石墨垫片 工作温度（℃）：≤280℃ 操作压力：0.6～1.6MPa 连接方式：法兰连接 |
罐顶通气管|储罐透气孔主要外形安装尺寸：
|
DN |
D2 |
D |
D1 |
H |
L |
|
50 |
54 |
110 |
140 |
200 |
186 |
|
100 |
106 |
170 |
205 |
300 |
220 |
|
150 |
151 |
225 |
260 |
450 |
283 |
|
200 |
215 |
280 |
315 |
550 |
324 |
|
250 |
265 |
335 |
370 |
600 |
378 |
|
300 |
317 |
395 |
435 |
660 |
395 |

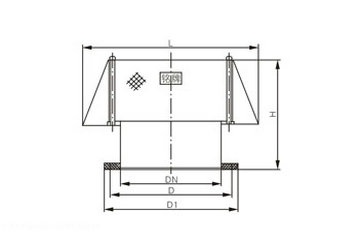

罐顶通气管|储罐透气孔结构示意图：
罐顶通气管|储罐透气孔管标准：法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请
注明压力等级）制造、检测标准：按SY/T0525.4-93。
