不锈钢管道阻火器

不锈钢管道阻火器的作用是用来阻止易燃气体和易燃液体蒸汽的火焰向外蔓延的安全装置。设计阻火内件时，

是根据不同混合气体的介质、气体的组分、压力降、长径比、弯头数量来设计MESG值并达到一定阻火速度值

的有规则填料。当火焰进入阻火器后，被有规则的阻火元件切割成许多细小的火焰流，由于传热的作用和器

壁效应，进入的气体被冷却，使冷却的气体达不到着火温度，没有着火温度就不能形成燃烧，最终使火焰流

猝灭，从而达到阻火目的。该产品属其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法

》的规定。阻火器结构合理，阻火芯采用不锈钢材料制造，耐腐蚀易于清洗。壳体采用不锈钢，碳钢及铸钢

多种材料，可满足各种不同工艺管道的需要。不锈钢管道阻火器用途：防爆型阻火器试用于安装在输送可燃

性气体,如加热燃料气,天然气,石油液化气,煤矿瓦斯排放的管网,也试用于煤气管道,防止在正常情况下火焰于管

道中逆向传播,以避免突然性事故的发生,经测试所测试,安全阻火,其速度1425m/s,极限速度1605m/s。

不锈钢管道阻火器性能：

1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。

2、耐烧性能合格，耐烧试验1小时无回火现象。

3、壳体水压试验合格。本产品结构合理，重量轻、耐腐蚀。易检修，安装方便。阻火器芯子采用不锈钢材料,

耐腐蚀易于清洗。

不锈钢管道阻火器标准：法兰标准：GB、HG、SH、ANSL、JIS等标准。（用户指定，请注明压力等级）执行

标准：GB13347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火器

选用、检验及验收》、HG/T20570.19-95《阻火器的设置》。阻火器生产、检验和验收标准：SY/T0512-1996

《石油储罐阻火器》、测试依据：GB5908-86《石油储罐阻火器性能和实验方法》。

阻火器技术参数：

公称压力：PN1.0 ~6.4MPa

公称通径：DN50～DN300

连接方式：法兰、焊接、螺纹

适用介质：油品、等多种非腐蚀性或弱腐蚀性气体介质。

适用温度：-20℃～+440℃

制造材料：A105，304，316，316L

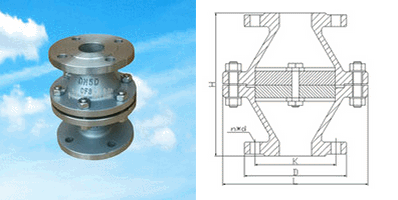

不锈钢管道阻火器主要安装尺寸：

不锈钢管道阻火器应定期检查、保养：

1、阻火器每半年检查一次，检查阻火层芯子是否堵塞、变形、腐蚀等。

2、发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。

3、重新安装阻火层芯子时，应保证结合面严密不得漏气。
