燃气阻火器尺寸,燃气阻火器结构图,燃气阻火器用途
燃气阻火器于安装在输送可燃性气体如回热炉燃料气、天然报、石油液化气、煤矿瓦斯排放的管网,也适和于
民用煤气管道,广泛应用于冶金、化工等行业的天然气输送管道,如加热炉燃料气、石油液化气、煤矿瓦斯排
放、道。可有效地切断因高速气流中杂物与管壁急剧摩擦产生的火源,防止非正常情况下火焰在管道中的逆向
传播。杜绝管道燃爆事故的发生。
产品材质及参数:
公称口径: |
DN15-200 |
压力压力: |
1.6MPa-6.4Mpa |
工作温度: |
-20℃- 480℃ |
阀体材质: |
铸钢WCB、不锈钢 304 304L 316 316L |
阻火芯材质: |
不锈钢阻火波纹板 |
密封圈垫片: |
丁晴橡胶、聚四氟乙烯金属垫片 |
制造标准 |
GB5908-86 SY7511-87 |
防爆等级: |
BS 5501:ⅡA ⅡB ⅡC |
燃气阻火器尺寸:
公称口径 DN(mm) |
重量(K G/台) |
外形尺寸(mm) |
||||
L |
H |
D |
K |
n-d |
||
15 |
5 |
125 |
187 |
95 |
65 |
4*14 |
20 |
5 |
125 |
187 |
105 |
75 |
4*14 |
25 |
6 |
130 |
192 |
115 |
85 |
4*14 |
32 |
8 |
150 |
215 |
135 |
100 |
4*18 |
40 |
9.5 |
170 |
225 |
150 |
110 |
4*18 |
50 |
12 |
190 |
245 |
165 |
125 |
4*18 |
65 |
15.5 |
205 |
255 |
180 |
145 |
8*18 |
80 |
19 |
220 |
265 |
200 |
160 |
8*18 |
100 |
22 |
240 |
285 |
220 |
180 |
8*18 |
125 |
32 |
280 |
305 |
245 |
2010 |
8*18 |
150 |
41 |
330 |
325 |
285 |
240 |
8*22 |
200 |
58 |
380 |
370 |
340 |
295 |
12*22 |
250 |
80 |
450 |
410 |
405 |
355 |
12*26 |
300 |
120 |
520 |
445 |
460 |
410 |
12*26 |
350 |
- |
595 |
465 |
520 |
470 |
16*26 |
400 |
- |
645 |
495 |
580 |
525 |
16*30 |
450 |
- |
710 |
525 |
640 |
585 |
20*30 |
500 |
- |
780 |
565 |
715 |
650 |
20*33 |
600 |
- |
895 |
595 |
840 |
770 |
20*36 |

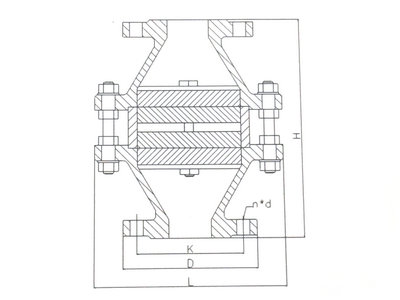

燃气阻火器结构图:
燃气阻火器主要用途:
1、输送可燃性气体的管道上
2、火炬系统
3、废气排放燃烧
4、加热炉燃料气的管网上
5、天然气管道
6、煤矿瓦斯排放系统
阻火器安装使用维护事项如下:
1、阻火器在运输,保管过程中,应注意防雨防潮和禁油。
2、与管道阻火器连接的管路或附件法兰垫片应选用退火软化的铝片,铜片或铜丝。
3、管道阻火器安装在管道上后,应按系统设计规定进行系统强度严密型性及泄漏量试验,并进行特殊的洁扫处理。
4、阻火器在长期停用后,再使用时应重新彻底进行特殊的清扫处理。
