双接管呼吸阀是保护油罐安全的重要附件，装设在油罐的顶板上，由压力阀和真空阀两部分组成。它的作用

在一般情况下，保持油罐的密闭性，在一定程度上减少油品的蒸发损耗。而在必要时，能自动通气调节平衡油

罐内外压力，对油罐起到安全作用。根据国家标准<石油化工企业设计防火规范>(GB50160-90)之规定，“甲、

乙类液体的固定顶罐，应用阻火器和呼吸阀”。可见呼吸阀，阻火器是储罐不可缺少的安全设施。呼吸阀不仅

能维持储罐气压平衡，确保储罐在超压或真空时兔遭破坏，且能减少罐内介质的挥发和损耗。呼吸阀是维护储

罐气压平衡，减少介质挥发的安全节能产品，常与阻火器配套使用。该阀主要用于回收污染环境、危及人身安

全有毒有害的气体。

双接管呼吸阀性能特点:我公司生产的呼吸阀，具有结构紧凑，通气量大，泄漏量小，耐腐蚀，密封性能好等

特点。最近又开发了具有国际先进水准的防爆阻火器呼吸阀，阻火器位于呼吸阀吸入口处，彻底杜绝火源进入

呼吸阀壳体内。具有体积小、重量轻、检修、清洗、更换方便等优点等特点。阀盘采用聚四氟乙烯材料，具有

耐低温，防冻等优点。阀内设静电输出装置，使得该阀时刻与罐体保持等电位。  带双接管阻火呼吸阀是装在室

内固定储罐顶上的接管阻火呼吸作用,它能对石油储罐内外压差进行自动调节,其性能可靠、稳定，完全符合石油

工业部SY7511-87标准。

双接管呼吸阀工作原理：在阻火呼吸阀正常工作情况下，阻火呼吸人孔基本保持密封状态，储罐处于正常压力。

当呼吸阀正常工作满足不了因意外原因造成储罐急剧超压时，呼吸人孔的泄压盖自动顶开，进行紧急泄压，使罐

内压力保持正常；当罐内压力急剧减压或超真空时，吸入阀便开启急剧吸入大气，维护罐内正常压力；当吸入大

气带有火花、火焰时，阻火层起到“器壁效应”的作用来阻止火焰的通过，以保护储罐的安全。详细说明：带接管

呼吸阀是化工车,油罐车,液体运输车等各类罐车的主要配件之一。用在各种液罐车上保持罐内平衡的阀门，使罐车

能自由装卸物料。它的作用在一般情况下，保持油罐的密闭性，在一定程度上减少油品的蒸发损耗。而在必要时，

能自动通气调节平衡油罐内外压力，对油罐起到安全作用。

双接管呼吸阀尺寸：GB

规格 DN	安装尺寸（mm）
	H	H1	H2	L	M-h
DN50	255	110	140	310	4×12
DN100	480	170	205	450	4×16
DN150	547	225	260	450	8×16
DN200	658	280	315	650	8×16
DN250	705	335	370	850	12×16

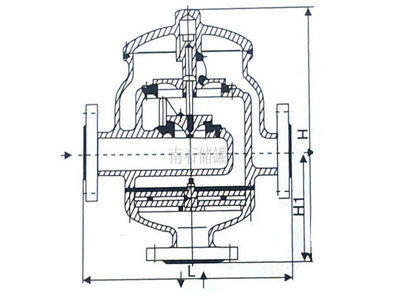

产品结构图：



双接管呼吸阀维护保养方法：

1、存放： 以上产品在运达工地后，若暂时不安装或以后工厂大修、检修，应存放在有防雨设施的仓库中；

紧急放空人孔系列产品在运输时不得倒置。

2、维护：a、 对呼吸阀系列产品，工作人员应每月上罐顶检查一次，检查阀盘、阀座、阀杆、阀套等部位是

否有灰尘、污垢，若有，应清理干静；每半年，给阀套、阀擦拭一遍变压器油。b、  每半年工作人员应检查

阻火呼吸阀的阻火层一次，若发现有污渍、杂质堵塞阻火层，应取下阻火层，用相对应的溶剂清除污渍，然后

用清水将阻火层清洗干静，放在通风吹干后再放入壳体内。c、 以上产品壳体内外表面的油漆应每年重新涂刷一遍。
