快速接头

快速接头是广泛应用于油、气及一般腐蚀性介质的管路系统澡实现快速连接的一种装置，它整体采用各种优

质材料压制成型，外形美观，耐腐蚀性强。其结构应用偏心原理实现制动锁紧，安全可靠，易于操作。

产品材质参数：

材料：	铝合金、黄铜、不锈钢
密封材料：	丁晴橡胶、聚氨酯、氟橡胶、聚四氟乙烯、乙丙橡胶。
公称通径：	DN15-150
公称压力：	06.MPa
工作温度：	-20℃～+60℃
连接方式：	扳把式，、法兰连接、螺纹连接
试验标准：	API598
应用：	钢铁、市政工程、化工、船舶配件等
适用介质：	石油天然气、车船机械制造、航空航天、冶金化工、交通、电力、集中供热、真空、制冷、油、气、水，酸等。

快速接头产品图片，主要外形尺寸及结构示意图：

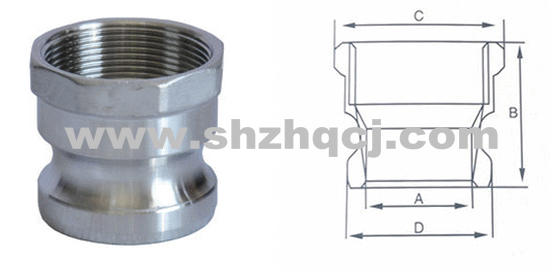

A型快速接头

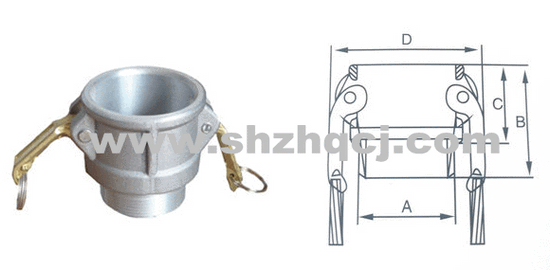

B型快速接头

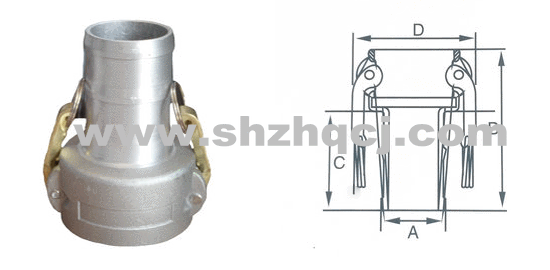

C型快速接头

D型快速接头

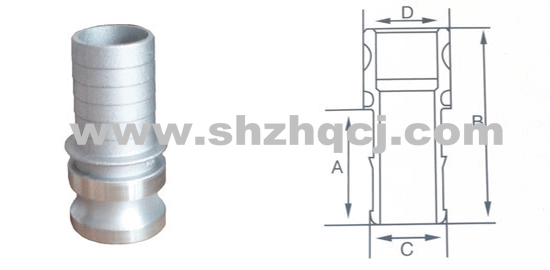

E型快速接头

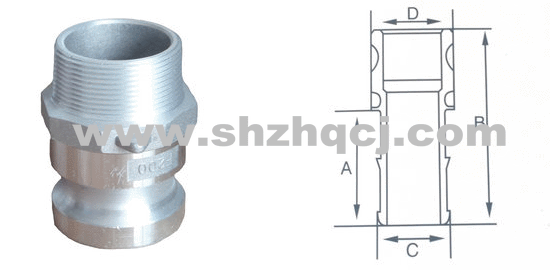

F型快速接头

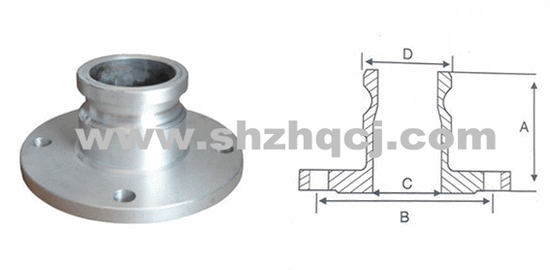

F型带法兰快速接头

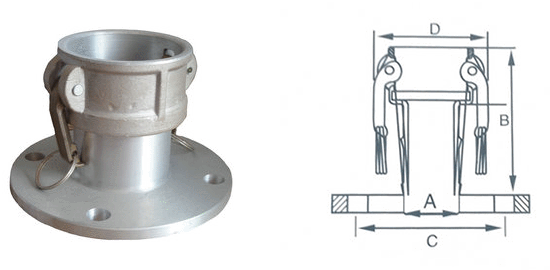

C型带法兰快速接头

快速接头产品特点：

1、省时省力：通过快速接头拆断和连接油路时，动作简单、节省时间和人力。

2、省油：折断油路时，快速接头上的单项阀可封闭油路，油不会流出，避免油液油压损失。

3、环保：快速接头折断和连接时，油不会洒漏，保护环境。

4、设备设计独特，方便运输：大型设备或是需要便于携带的液压工具，使用快速接头分拆后运输，到达目的地

后再组装使用。

5、经济：以上各种优点都为客户创造了经济价值。

快速接头使用注意事项：

1、请不要用于适用流体以外的流体。

2、使用时不要超过最高使用压力限制。

3、不要在使用温度范围以外使用，防止造成密封材料磨损或泄漏。

4、不要进行人为的击打、弯曲、拉伸、防止造成破损。

5、不要在混入金属粉或砂尘等地方使用，防止造成工作不良或泄漏。

6、螺纹类的安装，在安装时不要超过最大紧固扭矩，防止造成破损。

7、不要使用带裂缝的软管，防止造成泄漏或脱落。

8、如用于有震动、冲击的机器会造成耐久性降低。

9、使用流体必须是经过过滤器过滤的洁净流体。

10、不要拆卸快速接头。
