人孔产品说明及在实际工况中的应用
人孔是安装于储罐壁下部是制作工人在建罐、清罐、倒灌时的出入口，因而人孔的强度和密封性能是技术的关
键。由于人孔安装在油罐的最下层体圈上，防渗漏就显得特别重要。要求两法兰结合面必须保证其平直度，无
飘扭现象。加强板和法兰应尽量在整块钢板上切割而不拼接。法兰和盖板上加工有密封圈，在施工中要特别注
意保护。密封用3mm厚石棉橡胶垫片不允许有折裂。安装人孔盖板上紧螺栓时，要成对角均与用力以防孔盖变形。
化工部标准人孔的分类：
|
产品名称 |
标准 |
规格尺寸及压力等级 |
|
常压人孔 |
HG/T 21515-2005RF |
DN500-600 常压 |
|
回转盖板式平焊法兰人孔 |
HG/T 21516-2005RF |
DN500-600 PN0.6MPa |
|
回转盖带颈平焊法兰人孔 |
HG/T 21517-2005 RF |
DN500-600 PN1.0-1.6MPa |
|
垂直吊盖板式平焊法兰人孔 |
HG/T 21519-2005 RF |
DN500-600 PN0.6MPa |
|
垂直吊盖带颈平焊法兰人孔 |
HG/T 21520-2005 RF |
DN500-600 PN1.0-1.6MPa |
|
水平吊盖板式平焊法兰人孔 |
HG/T 21522-2005 RF |
DN500-600 PN0.6MPa |
|
水平吊盖带颈平焊法兰人孔 |
HG/T 21523-2005 RF/MFM |
DN500-600 PN0.6MPa |
人孔主要材料及参数：
|
标准号 |
尺寸（DN） |
压力（MPa） |
筒节尺寸 |
重量（Kg） |
|
HG/T 21515-2005 |
500 |
常压 |
530*6 |
50.5 |
|
600 |
常压 |
630*6 |
74 |
|
|
HG/T 21516-2005 |
500 |
0.6 |
530*6 |
114 |
|
500 |
0.6 |
630*6 |
117 |
|
|
600 |
0.6 |
630*6 |
174 |
|
|
HG/T 21517-2005 |
500 |
1.0 |
530*8 |
154 |
|
500 |
1.0 |
530*6 |
148 |
|
|
600 |
1.0 |
630*8 |
225 |
|
|
600 |
1.0 |
630*6 |
217 |
|
|
HG/T 21519-2005 |
500 |
0.6 |
530*6 |
125 |
|
500 |
0.6 |
530*5 |
122 |
|
|
600 |
0.6 |
630*6 |
182 |
|
|
HG/T 21520-2005 |
500 |
1.0 |
530*8 |
161 |
|
500 |
1.0 |
530*6 |
155 |
|
|
600 |
1.0 |
630*8 |
232 |
|
|
600 |
1.0 |
630*6 |
225 |
|
|
HG/T 21522-2005 |
500 |
0.6 |
530*6 |
126 |
|
500 |
0.6 |
530*5 |
123 |
|
|
600 |
0.6 |
630*6 |
185 |
|
|
600 |
0.6 |
630*5 |
184 |
人孔引用标准：
GB/T41-2000 六角螺母（C级）
GB/T95-2002 平垫圈 （C级）
HG20594-1997 带颈平焊钢制管法兰（欧洲体系）
HG20601-1997 钢制管法兰盖（欧洲体系）
HG20606-1997钢制管法兰用非金属平垫片（欧洲体系）
HG20607-1997钢制管法兰用聚四氟乙烯包覆垫片（欧洲体系）
HG20608-1997钢制管法兰用柔性石墨复合垫片（欧洲体系）
HG20610-1997钢制管法兰用缠绕式垫片（欧洲体系）
HG20613-1997钢制管法兰用紧固件（欧洲体系）
HG/T21514-2005 钢制人孔和手孔的类型与技术条件

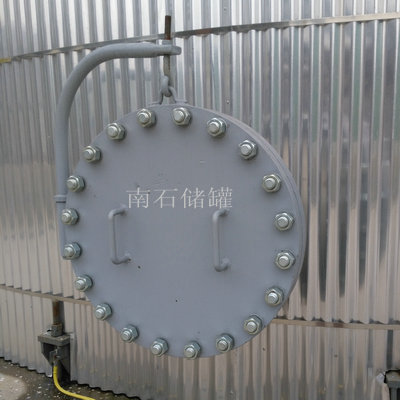

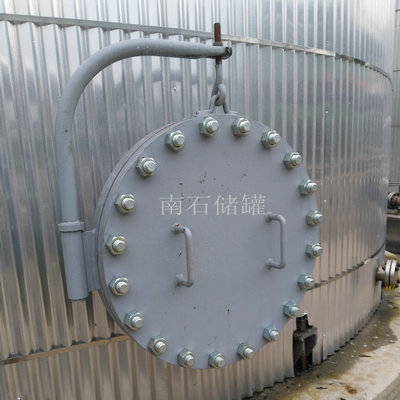

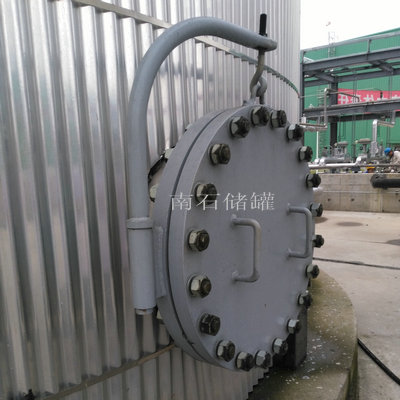

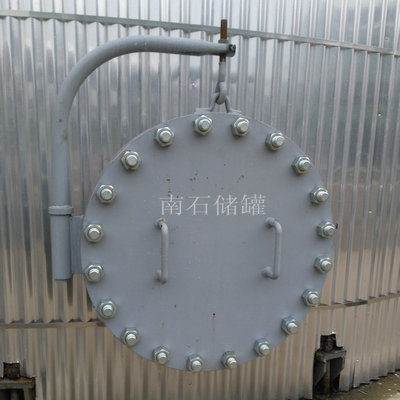

人孔在实际工况中的应用：
