氢气管道阻火器

氢气管道阻火器是用来阻止氢气火焰向外蔓延的安全装置。它由一种能够通过气体的、具有许多细小通道

或缝隙的固体材料（阻火元件）要求阻火元件的缝隙或通道尽量小，因而当火焰进入阻火器后，被阻火元件

分成许多细小的火焰流，由于传热作用（气体被冷却）和器壁效应，火焰流猝灭。采用四片不锈钢阻火波纹

板，比普通管道阻火器多两片，具有耐腐蚀、耐磨损等特点。

产品名称：	氢气管道阻火器
产品口径：	DN20-200
公称压力：	1.0-2.5MPa
产品材质：	铸钢、不锈钢、合金钢等
工作温度：	≤480℃
阻火芯件材质：	不锈钢波纹板
防爆级别：	BS5501: 11A、11B、11C
适用介质：	氢气、氧气、液化气等气体
连接方式：	法兰连接

氢气管道阻火器标准：引用标准

GB/T4237-1992 不锈钢热轧钢板

GB/T6414-1986 铸件尺寸公差

GB/T9438-1988 铝合金铸件技术条件

GB 5908-1986 石油储罐阻火器阻火性能和实验方法

GB/T1804-1992 一般公差线性尺寸的未注公差

GB/T13306-1991 标牌

GB/T13384-1992 机电产品包装通用技术条件

SY 5302-87 石油钻采机械产品用灰铸铁件通用技术参数

ZB G 33001-85 聚四氟乙烯管材

ZB G 33003-85 聚四氟乙烯棒材

ZB G 33004-85 聚四氟乙烯薄膜

制造、检测标准：按GB5908-86、GB13347-92标准执。

法兰标准:HG20594-97P7PN1.0如客户需用GB、SH、HGJ、JB、ANSI、DIN、JIS等标准或改变压力等级时，

请在订货合同中注明。

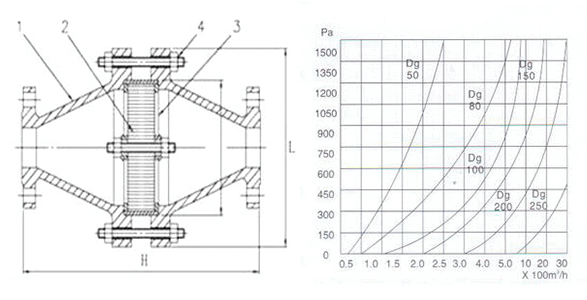

氢气管道阻火器尺寸结构图：

DN	20	25	40	50	80	100	150	200
L	195	195	245	245	280	335	460	520
H	200	200	240	240	250	260	360	420

氢气管道阻火器维修与保养：

1、 每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。

2、 阻火器上的流向标记必须与介质流向一致。

3、 重新安装阻火层时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。

4、 被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。

5、 清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。

6、 为了确保阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读厂家提供的说明书，并仔细

核对标牌与所装管线要求是否一致。
