氨气回收接管呼吸阀是安装在固定储罐顶上，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。

具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。目前在接管式呼吸阀

容易产生静电的部位，做了技术改进添加了聚四氟乙烯垫片所以不需要接静电排放装置。它能对石油储罐内外

压差进行自动调节、其性能可靠、稳定，完全符合（石油储罐呼吸阀）SY7511-87、（石油储罐组或性能和试

验方法标准）GB5908-86标准。该阀主要用于回收污染环境、危及人身安全有毒有害的气体。

操作压力：

A级： -295Pa （-30mmH2O ）~+355Pa （+36mmH2O ）

B级：-295Pa （-30mmH2O ）~+980Pa （+100mmH2O ）

C级：-295Pa （-30mmH2O ）~+1750Pa （+180mmH2O

氨气回收接管呼吸阀性能特点：

1：本呼吸阀材质采用：铸钢，不锈钢耐腐蚀性好。

2：阀盘、阀封环采用不锈钢、聚四氟乙烯材料。耐低温、防冻性能好。

3：该阀是安装在固定顶罐上的通风装置，减少油品的蒸发消耗，控制储罐压力作用。

4：本阀具有通风量大，泄露量小，耐腐蚀，防冻性能好。

5：能对石油储罐内外压力进行自动调节的特点。

6：结构简单，重量轻，易检修，安装方便。

产品材料及参数：

壳体材质：碳钢、不锈钢（SUS304、SUS304L、SUS316、SUS316L）  内部芯件：阀盘、阀座、阀杆、阀套  内部芯件材质：不锈钢或聚四氟乙烯  密封圈材质：聚四氟乙烯  阻火层材质：不锈钢  环境温度：-40~+60℃  防爆级别：BS 5501：IIA、IIB、IIC

氨气回收接管呼吸阀尺寸：

规格	安装尺寸（mm）
	D1	D	D3	H	M-h
DN50	110	140	160	255	4×12
DN100	170	205	235	480	4×16
DN150	225	260	295	547	8×16
DN200	280	315	355	658	8×16
DN250	335	370	420	705	12×16

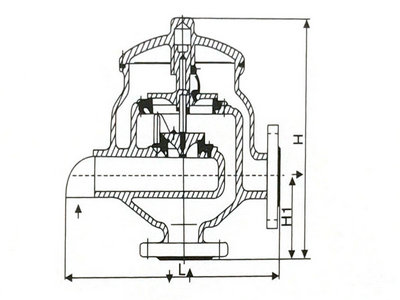

氨气回收接管呼吸阀结构示意图：



呼吸阀维护保养方法：

1、存放： 以上产品在运达工地后，若暂时不安装或以后工厂大修、检修，应存放在有防雨设施的仓库中；紧

急放空人孔系列产品在运输时不得倒置。

2、维护：a、 对呼吸阀系列产品，工作人员应每月上罐顶检查一次，检查阀盘、阀座、阀杆、阀套等部位是否有

灰尘、污垢，若有，应清理干静；每半年，给阀套、阀杆擦拭一遍变压器油。b、  每半年工作人员应检查阻火呼吸

阀的阻火层一次，若发现有污渍、杂质堵塞阻火层，应取下阻火层，用相对应的溶剂清除污渍，然后用清水将阻火

层清洗干静，放在通风吹干后再放入壳体内。c、 以上产品壳体内外表面的油漆应每年重新涂刷一遍。
