不锈钢Y型过滤器

不锈钢Y型过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其

它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，

排污方便等特点。不锈钢Y型过滤器由于其整体采用不锈钢材质制作而成，不锈钢具有不锈性和耐蚀性，所以

该种材质Y型过滤器特别适用于化工、石油化工生产中的弱腐蚀性物料，如：硝酸类、醋酸类、氨、烃类等；

制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂；轻工食品、制药生产中有卫生要求的物料，如：

啤酒、饮料、乳制品、粮浆医药用品等。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用

不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护

极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型

号者，只需5-10分钟。一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。

不锈钢Y型过滤器主要材料参数

过滤器主要技术参数表

不锈钢Y型过滤器主要外形尺寸：

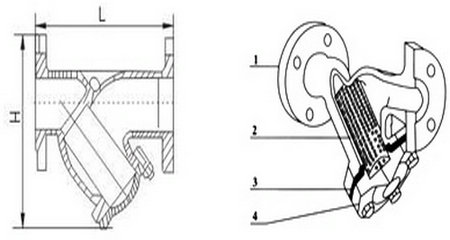

不锈钢Y型过滤器结构示意图：

不锈钢Y型过滤器结构图

不锈钢Y型过滤器安装维护：

1.Y型过滤器可以水平安装或垂直安装，进出口方向与阀体上的箭头方向应保持一致。

2.过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，

需特别保护。

3.当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清

除过滤器芯内的杂质。

4.清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介

质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。

5.如发现不锈钢钢丝网变形或损坏，需马上更换。

6.注意：每次维护、清洗前，应将过滤器与带压系统隔离。清洗后的过滤网在安装回过滤器后，注意观察

过滤器垫片是否有漏水情况发生，如果发现渗漏，及时更换密封垫片.
