阻火呼吸阀性能参数说明,安装尺寸,结构示意图
阻火呼吸阀
阻火呼吸阀集阻火器与呼吸阀为一体其新颖的结构为国内首创，它是石化储罐必备的新型安全设备，用来满足储
罐大小呼吸的通气要求。安装在储存甲、乙、丙类液体的储罐顶上确保储罐在超压时免遭破坏同时减小储罐内介
质的蒸发损耗。阻火呼吸阀在石油工业上按GB5908-97和SY7511-87标准进行制造和验收。呼吸阀有静电接地线，
使该阀与罐体保持等电位。该阀具有防冻性能，适用于寒冷地区。其最大优点是阻火呼吸性能好，重量轻，维修
方便。该产品适用于储存内点低于28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻
柴油、机油、原油等油品及性质相同的化工产品储罐使用，它在 -35 ℃ -60 ℃的温度环境中正常工作。
阻火呼吸阀性能参数：
壳体材质：碳钢、不锈钢（SUS304、SUS304L、SUS316、SUS316L）
内部芯件：阀盘、阀座、阀杆、阀套
内部芯件：不锈钢或聚四氟乙烯
密封圈：聚四氟乙烯
阻火层：不锈钢阻火波纹板
公称口径：DN25-250
压力等级：1.0-2.5MPa
环境温度：-40~+60℃
防爆级别：BS 5501：IIA、IIB、IIC
操作压力：-295~+98000 Pa（-30mmH2O~+10000mmH2O ）
制造、检测标准：按（石油储罐呼吸阀）SY7511-87、（石油储罐阻火器阻火性能和试验方法GB5908-86等标
准进行制造和验收；或用户指定标准
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）。
阻火呼吸阀外形安装尺寸：（国标1.0MPa）
|
公称通径 (mm) |
安装尺寸（mm） |
||||
|
D |
K |
L |
H |
n×φ |
|
|
DN25 |
115 |
85 |
160 |
165 |
4×14 |
|
DN32 |
135 |
100 |
180 |
185 |
4×18 |
|
DN40 |
145 |
110 |
190 |
190 |
4×18 |
|
DN50 |
160 |
125 |
220 |
220 |
4×18 |
|
DN80 |
195 |
160 |
270 |
260 |
8×18 |
|
DN100 |
219 |
180 |
310 |
280 |
8×18 |
|
DN150 |
280 |
240 |
380 |
330 |
8×22 |
|
DN200 |
335 |
295 |
450 |
380 |
12×22 |
|
DN250 |
395 |
350 |
520 |
420 |
12×25 |
|
美标法兰尺寸（150LB） |
|||||
|
规格 |
安装尺寸（mm） |
||||
|
K |
L |
D |
H |
M-h |
|
|
1"; |
85 |
160 |
115 |
180 |
4×15 |
|
2"; |
125 |
220 |
160 |
255 |
4×19 |
|
3"; |
160 |
270 |
213 |
260 |
4×19 |
|
4"; |
180 |
310 |
265 |
290 |
8×19 |
|
6"; |
240 |
380 |
305 |
330 |
8×22 |
|
8"; |
295 |
450 |
355 |
350 |
12×22 |
|
10"; |
350 |
520 |
420 |
400 |
12×25 |

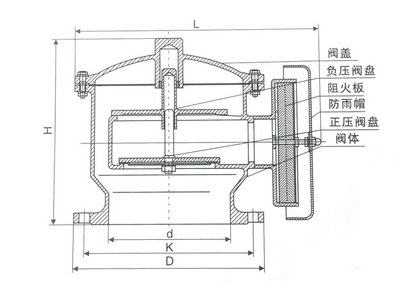

阻火呼吸阀结构图示意图：
1. 新型全天候呼吸阀壳体选用铸铁、铸钢和铝合金，耐腐蚀性好；
2. 阀盘采用四氟材料，耐低温，防冻性能好；
3. 结构简单，易检修，安全方便；
4.乙醇呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。
阻火呼吸阀如何选用：
1、对安装位置的要求和温度范围的要求，如寒冷地区就应选用全天候呼吸阀，而安装在管道中的应选用管道
式呼吸阀。
2、机械呼吸阀的控制压力应与有关的承压能力相适应。
3、机械呼吸阀的规格应满足油罐的最大进出油呼吸气体流量要求。
产品维护保养方法：
1、存放： 以上产品在运达工地后，若暂时不安装或以后工厂大修、检修，应存放在有防雨设施的仓库中；紧急
放空人孔系列产品在运输时不得倒置。
2、维护：a、 对呼吸阀系列产品，工作人员应每月上罐顶检查一次，检查阀盘、阀座、阀杆、阀套等部位是否有
灰尘、污垢，若有，应清理干静；每半年，给阀套、阀杆擦拭一遍变压器油。b、 每半年工作人员应检查阻火呼
吸阀的阻火层一次，若发现有污渍、杂质堵塞阻火层，应取下阻火层，用相对应的溶剂清除污渍，然后用清水将
阻火层清洗干静，放在通风吹干后再放入壳体内。c、 以上产品壳体内外表面的油漆应每年重新涂刷一遍。
为了使呼吸阀正常运作，确保储罐安全，现介绍几种方法和注意事项：
以全天候呼吸阀为例，先打开上盖紧固螺栓，将上盖垂直往上提到一定高度后，拿出呼出阀和吸入阀，检查阀面是
否有污垢、油渍，可用棉纱擦掉；然后检查呼、吸阀座，清理干净后将原阀盘放好，对中导杆，拧紧上盖即可。检
查、清洗，应先将蒸 汽和冷凝水接口的法兰先松开，其办法亦同。在检查过程中，如发现阀盘或阻火层有腐蚀现象，
应将其报废、更换。定期检查，一般来讲，三个月至半年检查一次，有条件单位，使用2年后，应将呼吸阀卸下，做
呼吸定压检查和密封性能检测，如有不符合要求而难以调整的可与厂家联系，以求解决办。
